Світлодіод: як підключити та зрозуміти. Посібник для новачків

Засвітіть вашу першу іскру в електроніці!

Уявіть, що ви можете змусити щось світитися, просто підключивши до батарейки. Звучить як диво? Насправді, це один із найпростіших та найцікавіших кроків у світ електроніки! І допоможе вам у цьому маленький, але дуже важливий компонент – світлодіод, або, як його ще називають, LED.

Ця стаття – ваш особистий провідник у світ світлодіодів. Ми не просто розкажемо, що це таке, а й покажемо крок за кроком, як його підключити, щоб він засвітився. Без складних термінів, простою мовою, як для друга. Приготуйтеся, буде цікаво і, головне, практично!

Що таке світлодіод?



Світлодіод (від англ. Light Emitting Diode – LED, що означає «діод, який випромінює світло») – це мініатюрне джерело світла, яке спалахує, коли через нього проходить електричний струм. Це не звичайна лампочка, яка світиться за рахунок нагрівання спіралі. Світлодіод працює за іншим принципом.

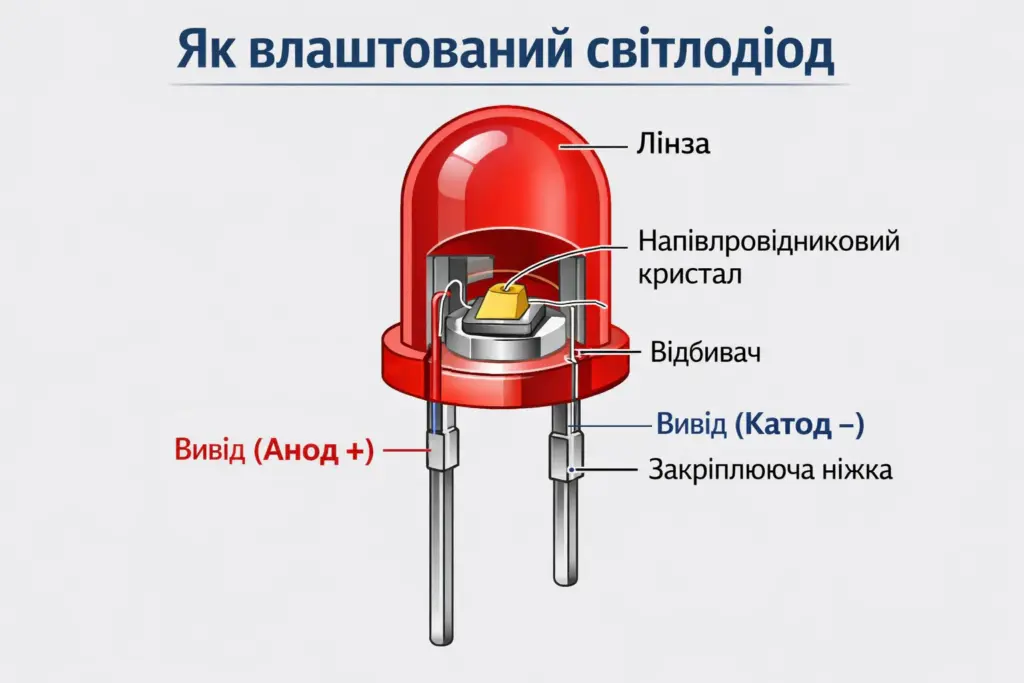

Як він влаштований?

Усередині світлодіода є спеціальний напівпровідниковий кристал. Коли через цей кристал проходить електричний струм, електрони (маленькі частинки, що переносять електрику) «стрибають» з одного рівня на інший, виділяючи при цьому енергію у вигляді світла. Це схоже на те, як камінці, падаючи з висоти, створюють бризки – тільки тут бризки світлові!

У світлодіода є дві ніжки, які називаються анод і катод:

• Анод (+): Це довша ніжка. Струм завжди має заходити через неї.
• Катод (–): Це коротша ніжка. Струм виходить через неї. Часто біля катода на корпусі світлодіода є плоский зріз, який також допомагає його ідентифікувати.

Дуже важливо не переплутати полярність (тобто, куди підключати «плюс», а куди «мінус»). Якщо ви підключите світлодіод неправильно, він просто не засвітиться, але й не згорить (зазвичай), якщо напруга не буде занадто високою.

Навіщо потрібен світлодіод?

Світлодіоди – це не просто красиві лампочки. Вони виконують безліч важливих функцій:

• Індикація роботи: Найчастіше світлодіод показує, що пристрій увімкнений або що певна функція працює. Наприклад, лампочка на вашому зарядному пристрої або на комп’ютері.
• Візуальний зворотний зв’язок: Вони можуть показувати стан – червоний, якщо щось не так, зелений – якщо все добре.
• Енергоефективність: Світлодіоди споживають дуже мало енергії порівняно зі звичайними лампочками, тому вони ідеальні для пристроїв, що працюють від батарейок.
• Довговічність: Вони служать набагато довше за традиційні лампи розжарювання.
• Естетика та дизайн: Додають яскравості та сучасного вигляду багатьом пристроям.

Де застосовується світлодіод?

Світлодіоди буквально оточують нас усюди! Ось декілька прикладів:

• Побутова техніка: Індикатори на телевізорах, мікрохвильовках, пральних машинах, пультах дистанційного керування.
• Електроніка: Екрани смартфонів, комп’ютерні монітори, підсвічування клавіатур, світлові індикатори на роутерах.
• Освітлення: Енергозберігаючі лампочки, ліхтарики, автомобільні фари та стоп-сигнали, вуличне освітлення.
• Іграшки та гаджети: Світяться елементи в дитячих іграшках, гірлянди, декоративне освітлення.
• Реклама: Великі світлодіодні екрани та вивіски.

Детальне пояснення: як світлодіод перетворює електрику на світло

Коли ви підключаєте світлодіод до джерела живлення, наприклад, батарейки, електрони починають рухатися від «мінуса» до «плюса». Вони проходять через напівпровідниковий кристал усередині світлодіода. Цей кристал особливий тим, що має два шари: один з надлишком електронів, інший – з їх нестачею (так званими «дірками»).

На межі цих шарів, яка називається p-n переходом, електрони з надлишкового шару «перестрибують» у шар з нестачею, заповнюючи «дірки». Під час цього «стрибка» електрони втрачають енергію, яка виділяється у вигляді фотонів – маленьких частинок світла. Саме ці фотони ми і бачимо як світло.

Колір світла залежить від матеріалу, з якого виготовлений напівпровідниковий кристал. Різні матеріали дозволяють електронам «стрибати» на різні енергетичні рівні, що призводить до випромінювання світла різної довжини хвилі (тобто різного кольору). Наприклад, для червоного світла потрібен менший «стрибок» енергії, ніж для синього.

Робоча напруга та струм

Кожен світлодіод розрахований на певну робочу напругу (напругу, яка потрібна для його роботи) і робочий струм (кількість електрики, яка має через нього пройти, щоб він світився оптимально).

Ось таблиця типових значень:

Колір	Робоча напруга (ULED)	Типовий струм (I)
Червоний	1,8–2,2 В	10–20 мА
Зелений	2,0–2,4 В	10–20 мА
Жовтий	2,0–2,2 В	10–20 мА
Синій	3,0–3,3 В	10–20 мА
Білий	3,0–3,3 В	10–20 мА

Важливо: Якщо подати занадто великий струм, світлодіод може перегоріти. Якщо струм замалий, він світитиметься тьмяно або взагалі не засвітиться. Для контролю струму нам потрібен спеціальний компонент – резистор.

Навіщо потрібен резистор?

Світлодіод сам по собі не вміє обмежувати струм. Якщо підключити його безпосередньо до джерела живлення, яке видає більшу напругу, ніж робоча напруга світлодіода, через нього потече занадто великий струм, і він миттєво згорить (іноді з димком! :lol:).

Ось тут і приходить на допомогу резистор – компонент, який «чинить опір» проходженню струму, тим самим обмежуючи його до безпечного рівня. Резистор ставлять послідовно зі світлодіодом, тобто струм спочатку проходить через один, потім через інший.

Як розрахувати резистор?

Щоб світлодіод світився довго і щасливо, потрібно правильно підібрати резистор. Для цього використовуємо простий закон Ома:

R = (Uджерела - ULED) / I

Де:

• R – опір резистора, який ми шукаємо (вимірюється в Омах, позначається Ω).
• Uджерела – напруга вашого джерела живлення (наприклад, 5 В від Arduino або 9 В від батарейки).
• ULED – робоча напруга світлодіода (беремо з таблиці, наприклад, 2 В для червоного).
• I – бажаний струм, який має проходити через світлодіод (зазвичай 0,02 А або 20 мА – це оптимальне значення для більшості індикаторних світлодіодів).

Приклад розрахунку:

Уявімо, що у нас є:

• Червоний світлодіод (U_LED = 2 В).
• Джерело живлення 5 В (U_{джерела} = 5 В).
• Бажаний струм (I = 0,02 А).

Підставляємо значення у формулу:

R = (5 В - 2 В) / 0,02 А = 3 В / 0,02 А = 150 Ом

Отже, для цього випадку потрібен резистор на 150 Ом. Якщо такого немає, можна взяти найближчий більший номінал, наприклад, 180 Ом або 220 Ом. Світлодіод світитиметься трохи тьмяніше, але це безпечніше.

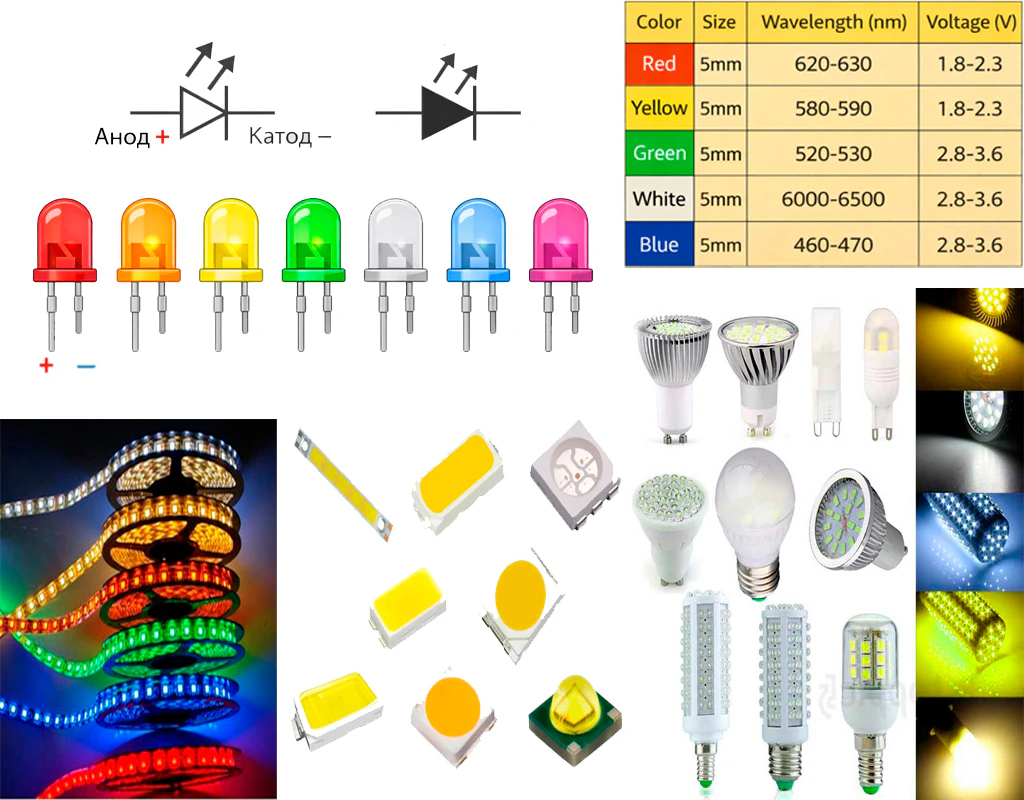

Типи світлодіодів: різноманіття світу

Світлодіоди бувають різних видів, кожен з яких має свої особливості:

• Звичайні (індикаторні)

  Це найпоширеніші світлодіоди, які ми бачимо в індикаторах. Вони маленькі, дешеві, бувають різних кольорів і мають стандартні розміри (наприклад, 3 мм або 5 мм у діаметрі). Ідеально підходять для перших експериментів.

• Яскраві (високоінтенсивні)

  Світять набагато сильніше за звичайні. Використовуються в ліхтариках, автомобільних фарах, для освітлення приміщень. Для них потрібен ретельніший розрахунок резистора та іноді навіть радіатори для відведення тепла.

• RGB-світлодіоди

  Це справжні хамелеони! Усередині одного корпусу знаходяться три окремі світлодіоди: червоний (Red), зелений (Green) та синій (Blue). Керуючи яскравістю кожного з них окремо, можна отримати практично будь-який колір спектру. Часто мають чотири ніжки: одну спільну (анод або катод) і по одній для кожного кольору. Це дуже цікаво для проектів з Arduino!

• Інфрачервоні (IR)

  Ці світлодіоди випромінюють світло, яке невидиме для людського ока, але його бачать камери телефонів. Використовуються в пультах дистанційного керування, датчиках руху, системах безпеки.

• Світлодіодні стрічки

  Це багато маленьких світлодіодів, змонтованих на гнучкій стрічці. Дуже популярні для декоративного освітлення, підсвічування меблів, вітрин. Бувають як одноколірні, так і RGB.

• SMD-світлодіоди (Surface Mounted Device)

  Дуже маленькі світлодіоди, які монтуються безпосередньо на поверхню друкованої плати. Їх складно паяти вручну новачку, але вони повсюдно використовуються в сучасній електроніці – від смартфонів до телевізорів.

Практика: підключаємо світлодіод крок за кроком

Нарешті, найцікавіше – давайте засвітимо наш перший світлодіод! Це дуже просто, якщо дотримуватися інструкції.

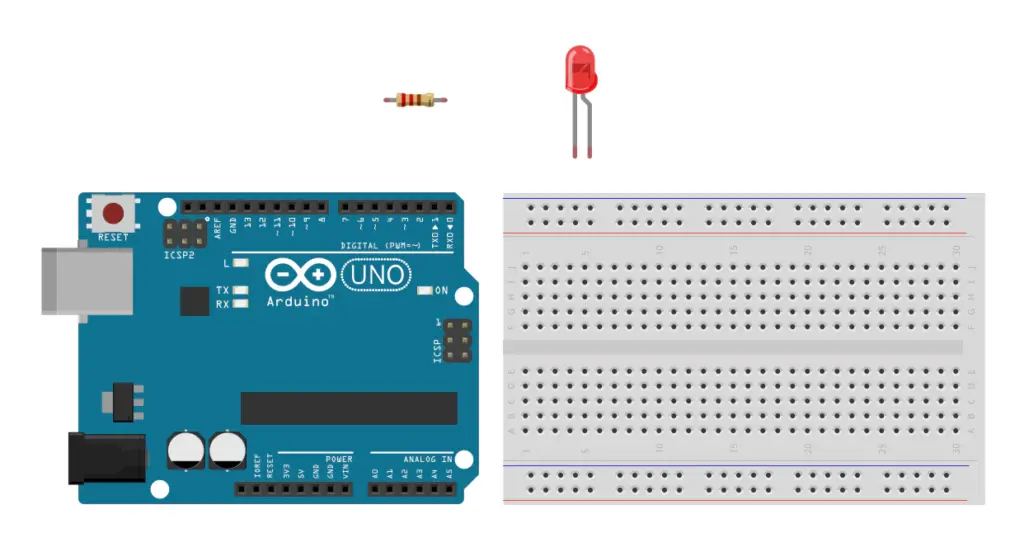

Що нам знадобиться? (Інструменти та матеріали)

• Світлодіод (будь-якого кольору, 5 мм – найзручніший для новачків).
• Резистор (номіналом 150-330 Ом, потужність 0,125 Вт або 0,25 Вт – цього достатньо).
• Макетна плата (breadboard): Це така пластикова дошка з отворами, куди зручно вставляти компоненти без паяння.
• Провідники (джампери): Маленькі дротики з роз’ємами на кінцях, для з’єднання компонентів на макетній платі.
• Джерело живлення: Може бути батарейка 9 В (з кліпсою-конектором) або 5 В від плати Arduino/іншого стабілізованого джерела живлення.

Покрокова інструкція:

1. Підготовка: Розкладіть всі компоненти перед собою. Переконайтеся, що джерело живлення вимкнене або відключене.
2. Визначте ніжки світлодіода: Знайдіть довгу ніжку (анод, «+») і коротку ніжку (катод, «–»). Якщо ніжки вже обрізані, шукайте плоский зріз на корпусі – він вказує на катод.
3. Встановіть світлодіод на макетну плату: Вставте довгу ніжку світлодіода в один ряд отворів макетної плати, а коротку – в інший ряд. Переконайтеся, що ніжки не торкаються одна одної.
4. Підключіть резистор: Візьміть ваш резистор. Один його кінець вставте в той самий ряд, де знаходиться коротка ніжка (катод) світлодіода. Інший кінець резистора вставте в будь-який інший вільний ряд макетної плати. Пам’ятайте: резистор обмежує струм, тому він має бути «на шляху» до світлодіода.
5. Підключіть живлення – «мінус»: Візьміть один провідник. Один його кінець вставте в той ряд, де знаходиться вільний кінець резистора. Інший кінець провідника підключіть до «мінуса» вашого джерела живлення (наприклад, до синьої шини на макетній платі, якщо вона є, або безпосередньо до чорного дроту батарейки).
6. Підключіть живлення – «плюс»: Візьміть другий провідник. Один його кінець вставте в той самий ряд, де знаходиться довга ніжка (анод) світлодіода. Інший кінець провідника підключіть до «плюса» вашого джерела живлення (наприклад, до червоної шини на макетній платі або безпосередньо до червоного дроту батарейки).
7. Подайте живлення: Якщо ви використовуєте батарейку 9 В з кліпсою, підключіть її до кліпси. Якщо Arduino, подайте живлення на макетну плату. Ваш світлодіод має засвітитися!

Як виглядає хороший результат vs поганий?

• Хороший результат: Світлодіод яскраво і рівномірно світиться обраним кольором, без мерехтіння. Немає диму, запаху гарі, світлодіод не гарячий на дотик.
• Поганий результат:
  • Світлодіод не світиться: Перевірте полярність (анод/катод), перевірте, чи всі дроти добре вставлені в отвори макетної плати, чи є живлення, чи не перегорів світлодіод (хоча це рідко, якщо він просто не світиться). Також переконайтеся, що резистор не занадто великий.
  • Світлодіод світиться дуже тьмяно: Можливо, ви взяли резистор із занадто великим опором, або ваше джерело живлення видає недостатню напругу.
  • Світлодіод спалахнув і згас (або димить/пахне): Це означає, що ви підключили його без резистора або з резистором занадто малого опору. Світлодіод, швидше за все, перегорів.

Як обрати світлодіод та резистор новачку?

• Світлодіод: Для перших експериментів обирайте звичайні 5-міліметрові індикаторні світлодіоди будь-якого кольору. Вони найдешевші, найпоширеніші та найзручніші для роботи на макетній платі. Звертайте увагу на колір, який вам подобається. Яскравість (вимірюється в міліканделах, мКд) для початку не так важлива.
• Резистор: Для типових світлодіодів і джерел живлення 5 В (як Arduino) чи 9 В (батарейка), вам знадобляться резистори номіналом від 150 Ом до 330 Ом. Купіть набір резисторів – це завжди вигідно для новачків. Потужність резистора для світлодіодів зазвичай достатньо 0,125 Вт або 0,25 Вт.

На що звертати увагу при покупці?

• Полярність: Завжди перевіряйте довжину ніжок або плоский зріз на корпусі.
• Робоча напруга (U_LED): Вказана в характеристиках світлодіода, потрібна для розрахунку резистора.
• Максимальний струм (I_max): Не перевищуйте його, інакше світлодіод швидко вийде з ладу.
• Розмір: 3 мм або 5 мм для початківців – оптимально.

Що купити новачку (бюджетний варіант)?

Для старту в електроніці з світлодіодами вам буде достатньо:

• Набір 5-мм світлодіодів різних кольорів (50-100 штук) – коштує недорого.
• Набір резисторів (популярні номінали від 100 Ом до 1 кОм) – базовий комплект.
• Одна-дві макетні плати розміром 400 або 830 точок.
• Набір джамперів (провідників) різної довжини.
• Батарейка 9 В та кліпса для неї, або стартовий набір Arduino, який включає все це.

Типові помилки новачків та як їх уникнути?

Кожен робить помилки, і це нормально! Головне – вчитися на них.

• Підключення без резистора: Це найчастіша помилка. Світлодіод миттєво згорає, якщо до нього подати занадто великий струм. Завжди використовуйте резистор!
• Плутанина анода і катода: Якщо світлодіод не світиться, перше, що потрібно перевірити – чи правильно підключені «плюс» і «мінус». Просто поміняйте ніжки місцями (не забудьте про резистор!).
• Використання занадто високої напруги: Навіть з резистором, якщо напруга джерела занадто висока (наприклад, 12 В для світлодіода, розрахованого на 2 В, з недостатньо великим резистором), це може призвести до перегріву та виходу з ладу.
• Поганий контакт: На макетній платі компоненти мають бути щільно вставлені. Перевірте, чи всі ніжки та дроти добре тримаються в отворах.
• Коротке замикання: Переконайтеся, що ніжки світлодіода або дроти не торкаються один одного там, де не повинні. Це може призвести до перегріву джерела живлення або навіть його пошкодження.

Безпека: працюємо обережно

Електроніка – це захоплююче, але завжди пам’ятайте про безпеку!

• Не перевищуйте робочу напругу та струм: Завжди використовуйте резистор і дотримуйтесь розрахунків, щоб уникнути перегріву та згоряння компонентів.
• Не дивіться прямо в яскравий світлодіод: Особливо це стосується синіх та білих світлодіодів високої яскравості. Вони можуть подразнити очі.
• Обережно з інструментами: Якщо ви вже освоюєте паяння, завжди використовуйте пінцет або тримач для компонентів, щоб не обпектися гарячим паяльником. Працюйте в добре провітрюваному приміщенні.
• Не підключайте до побутової розетки: Ніколи не намагайтеся підключити світлодіод безпосередньо до розетки 220 В. Це дуже небезпечно і може призвести до ураження електричним струмом.

Висновок

Світлодіод – це ваш перший, найпростіший і найнаочніший крок у світ електроніки. Він допомагає зрозуміти базові поняття: електричний струм, полярність, важливість обмеження струму за допомогою резистора. Освоївши підключення світлодіода, ви вже зробили величезний крок від простого споживача до справжнього творця електроніки!

Не бійтеся експериментувати. Почніть з простого – засвітіть один світлодіод, потім спробуйте підключити кілька, потім перейдіть до кольорових RGB-світлодіодів, якими можна керувати. Кожен успішно засвічений світлодіод – це маленька перемога і крок до великих проектів!
