Чи замислювалися ви колись, як радіостанції передають музику, новини чи навіть ваш мобільний телефон спілкується з іншими? Усе це відбувається завдяки невидимим радіохвилям, які несуть інформацію на відстань. А головним «відправником» цих хвиль є радіопередавач.
У цій статті ми розберемося, що це за пристрій, як він працює, де використовується і, найголовніше, спробуємо зібрати свій власний міні-передавач. Це буде цікава подорож у світ електроніки для початківців, де ми перетворимо теорію на реальну практику.
Що таке радіопередавач?
Уявіть, що ви хочете передати повідомлення другу, який знаходиться далеко. Ви могли б кричати, але ваш голос швидко стихне. А що, якби ви могли «посадити» своє повідомлення на щось, що легко подорожує? Саме це робить радіопередавач.
Радіопередавач – це електронний пристрій, який бере будь-яку інформацію (ваш голос, музику, дані з комп’ютера) і перетворює її на радіохвилі, а потім відправляє ці хвилі у простір через антену. Ці невидимі хвилі можуть подолати величезні відстані, несучи ваше повідомлення.
Можна уявити це так: радіохвиля – це швидкий потяг, а інформація (голос, музика) – це пасажири, які сідають у цей потяг. Передавач створює «потяг», «садить» у нього «пасажирів» і відправляє у подорож. На іншому кінці радіоприймач «зустрічає» потяг і «висаджує» пасажирів, тобто перетворює радіохвилі назад на зрозумілий звук чи дані.
Навіщо потрібен радіопередавач?
Без радіопередавачів наше сучасне життя було б зовсім іншим. Вони є основою практично всіх бездротових технологій, які ми використовуємо щодня:
- Зв’язок: Мобільні телефони, рації, супутниковий зв’язок – усе це працює завдяки радіопередавачам.
- Розваги: Радіостанції, телевізійні трансляції – передавачі надсилають нам музику, новини та фільми.
- Дистанційне керування: Пульти від телевізора, відкривачі гаражних воріт, дрони, іграшки на радіокеруванні – у них також є маленькі передавачі.
- Інтернет та дані: Wi-Fi, Bluetooth, GPS – усі ці технології для передачі даних використовують радіохвилі, створені передавачами.
Де застосовується радіопередавач?
Сфера застосування радіопередавачів надзвичайно широка. Ось кілька прикладів:
- Радіомовлення: Великі вежі радіостанцій, які розсилають сигнал на сотні кілометрів.
- Телевізійне мовлення: Аналогічно радіо, але з відеосигналом.
- Мобільний зв’язок: Кожна базова станція стільникового зв’язку – це потужний передавач, а ваш телефон – це і передавач, і приймач одночасно.
- Бездротовий інтернет (Wi-Fi): Ваш Wi-Fi роутер – це мініатюрний передавач, що створює локальну радіомережу.
- Bluetooth-пристрої: Навушники, колонки, клавіатури – всі вони містять маленькі передавачі для зв’язку на коротких відстанях.
- Авіація та морський флот: Для зв’язку між суднами, літаками та диспетчерськими службами.
- Медицина: Деякі медичні прилади використовують радіосигнали для моніторингу або передачі даних.

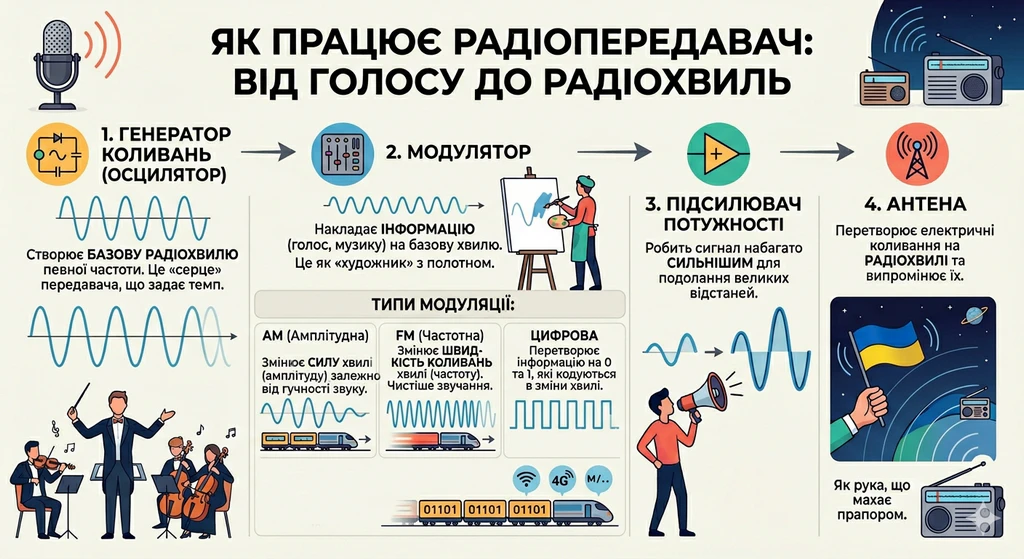

Як працює радіопередавач: Розбираємо по поличках
Щоб зрозуміти, як радіопередавач перетворює ваш голос на невидимі хвилі, давайте розглянемо його основні складові. У кожному передавачі є чотири ключові частини:
1. Генератор коливань (або Осцилятор)
Це «серце» передавача. Він створює базову радіохвилю певної частоти. Уявіть, що генератор – це диригент, який задає темп і ритм для оркестру. Він створює безперервний, рівномірний потік радіохвиль, які ще не несуть жодної інформації.
2. Модулятор
Ось тут і починається магія! Модулятор бере інформацію (ваш голос з мікрофона, музику з плеєра) і «накладає» її на базову радіохвилю, створену генератором. Це як художник, який бере чисте полотно (радіохвилю) і наносить на нього малюнок (інформацію).
Існує кілька способів «накладання» інформації, які називаються типами модуляції:
- AM (Амплітудна Модуляція): Тут інформація змінює «силу» (амплітуду) радіохвилі. Хвиля стає то сильнішою, то слабшою, залежно від гучності звуку. Уявіть, що потяг рухається з однаковою швидкістю, але то набирає більше пасажирів, то висаджує їх.
- FM (Частотна Модуляція): У цьому випадку інформація змінює «швидкість коливань» (частоту) радіохвилі. Чим вищий тон звуку, тим швидше коливається хвиля, і навпаки. Це як потяг, який змінює свою швидкість, щоб передати повідомлення. FM-радіо зазвичай звучить чистіше, ніж AM, бо менш чутливе до перешкод.
- Цифрова Модуляція: Це найсучасніший спосіб. Інформація перетворюється на нулі та одиниці (як у комп’ютері), а потім ці нулі та одиниці «кодуються» у зміни радіохвилі. Так працює мобільний зв’язок, Wi-Fi та інтернет. Це як передача повідомлення за допомогою азбуки Морзе, де кожна крапка чи тире має своє значення.
3. Підсилювач потужності
Після того, як інформація «накладена» на хвилю, сигнал може бути досить слабким. Підсилювач робить його набагато сильнішим, щоб він міг подолати велику відстань. Це як рупор, який робить ваш голос гучним, щоб його почули здалеку.
4. Антена
Це останній, але дуже важливий елемент. Антена перетворює електричні коливання, що йдуть від підсилювача, на радіохвилі та випромінює їх у простір. Уявіть антену як руку, яка махає прапором: вона «показує» хвилю всім навколо, щоб її побачили (точніше, «зловити» радіоприймачі).

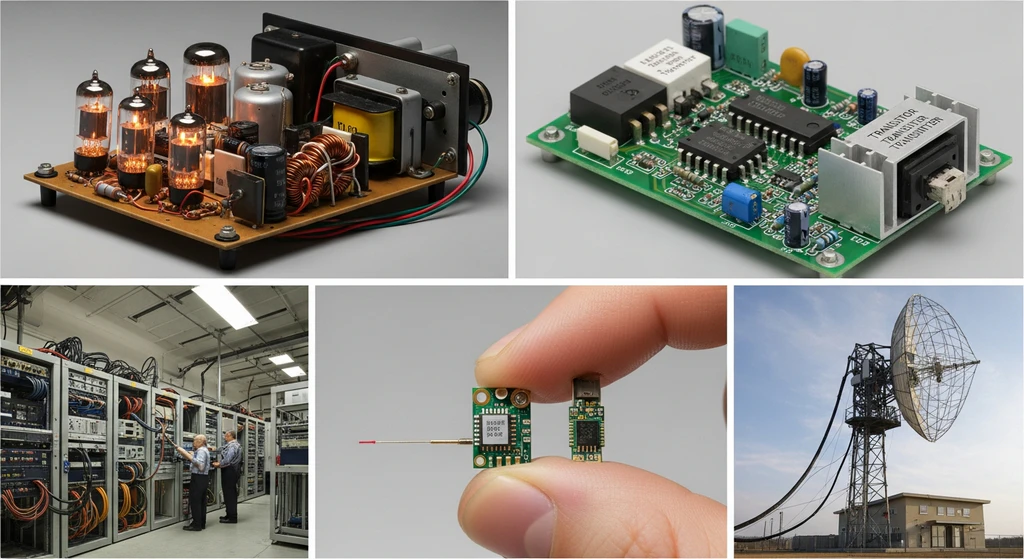

Види та історія радіопередавачів
З моменту винайдення радіо технології передавачів постійно розвивалися:
- Лампові передавачі (початок XX століття): Це були перші передавачі. Вони використовували електронні лампи, були дуже великими, споживали багато енергії і сильно грілися. Але саме вони дали світові перші радіостанції та дозволили здійснювати радіозв’язок на великі відстані.
- Транзисторні передавачі (середина XX століття): З появою транзисторів передавачі стали набагато меншими, економнішими, надійнішими та компактнішими. Це дозволило створювати портативні радіопристрої. Транзистор став справжньою революцією.
- Сучасні цифрові передавачі: Сьогодні більшість передавачів цифрові. Вони ще компактніші, точніші, можуть працювати на багатьох частотах одночасно і передавати величезні обсяги даних.
Практика: Збираємо свій перший міні-FM-передавач!
А тепер найцікавіше — створімо справжній радіопередавач! Він передаватиме ваш голос або музику на звичайне FM-радіо чи телефон з радіоприймачем. Це та сама технологія, що використовується на справжніх радіостанціях — тільки набагато, набагато менша за потужністю. Радіус дії нашого передавача — 5-10 метрів, тому він не заважає нікому навколо.
Як це працює? Мікрофон уловлює звук і перетворює його на електричний сигнал. Транзистор разом із котушкою і конденсатором створює електричні коливання на частоті FM-діапазону (87-108 МГц) — це і є «радіохвиля». Звуковий сигнал від мікрофона злегка змінює цю частоту в такт із звуком. Саме так працює FM (Frequency Modulation — частотна модуляція). Радіоприймач вловлює ці зміни і перетворює їх назад на звук.
Необхідні матеріали та інструменти
- Транзистор NPN типу BC547 або 2N3904 — 1 шт. Підсилює сигнал і генерує радіохвилю.
- Резистор 4,7 кОм — 1 шт. Живить мікрофон.
- Резистор 47 кОм — 1 шт. Задає робочу точку транзистора.
- Резистор 470 Ом — 1 шт. Стабілізує роботу генератора.
- Конденсатор 10 нФ (або 0.01 мкФ, маркування «103») — 1 шт. Блокує постійний струм на вході.
- Конденсатор 1 нФ (або 0.001 мкФ, маркування «102») — 1 шт. Частина резонансного контуру.
- Конденсатор підлаштовуваний (тример) 3-20 пФ — 1 шт. Це головна хитрість схеми! Саме він замінює складне намотування котушки і дозволяє точно виставити частоту звичайною викруткою.
- Котушка індуктивності готова, 100 нГн (або 0.1 мкГн) — 1 шт. Продається готовою у будь-якому радіомагазині, виглядає як маленький циліндр із кольоровими смужками або прямокутник. Не треба нічого намотувати!
- Мікрофон електретний (2-контактний) — 1 шт.
- Батарейка 3V (дві батарейки AA у тримачі послідовно) — 1 шт.
- Тримач для двох батарейок AA — 1 шт.
- Макетна плата (breadboard) — 1 шт.
- З’єднувальні дроти (перемички) — набір.
- Антена: шматок дроту довжиною 75 см (чверть хвилі FM-діапазону).
- FM-радіоприймач або телефон з FM-радіо — для перевірки.
- Маленька пластикова (не металева!) викрутка для підлаштування тримера.
Чому саме ці компоненти?
Найскладніше місце в будь-якому FM-передавачі — резонансний контур. Він визначає, на якій частоті працює передавач. У реальних схемах для цього треба точно намотати котушку — а це дуже важко зробити однаково. Ми вирішуємо цю проблему двома речами: готова фабрична котушка (завжди точна) плюс підлаштовуваний конденсатор-тример (дозволяє знайти потрібну частоту підкруткою). Це як налаштування радіо ручкою — тільки ми налаштовуємо сам передавач.
Напруга 3V замість 9V — теж важлива деталь. BC547 на 9V генерує нестабільно і може «стрибати» по частоті. На 3V він працює у своєму оптимальному режимі для таких схем.

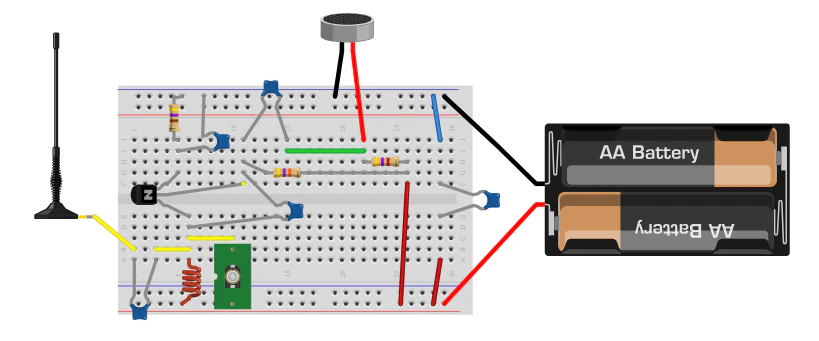

Покрокова інструкція зі складання

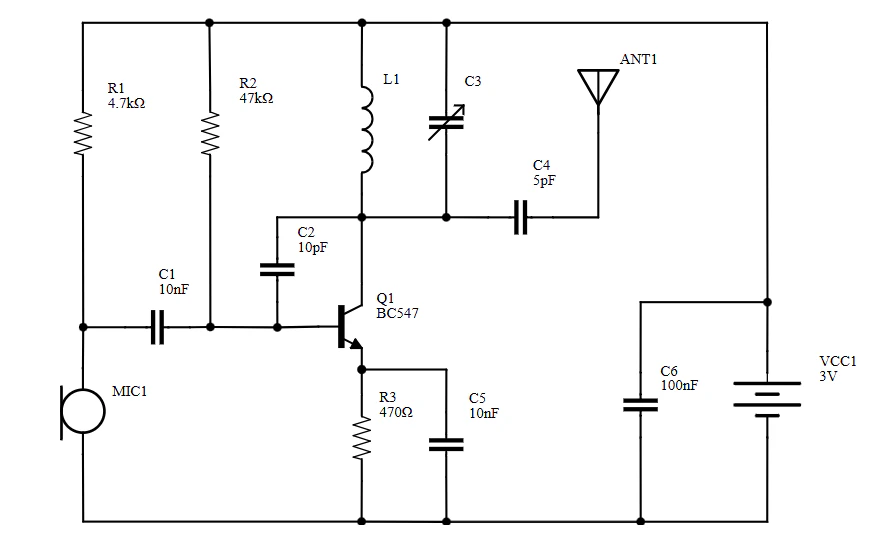

Перед початком роздрукуйте або намалюйте схему на папері і кладіть поруч. Після кожного кроку звіряйтесь із нею.
Крок 1. Визначаємо ніжки транзистора. Візьміть BC547. Тримайте його плоскою стороною до себе, ніжками вниз. Зліва направо: Колектор (C) — База (B) — Емітер (E). Для 2N3904 порядок інший: Емітер (E) — База (B) — Колектор (C).
Крок 2. Встановлюємо транзистор. Вставте транзистор приблизно в центр макетної плати. Кожна ніжка — в окремий ряд. Підпишіть олівцем на папері або запам’ятайте, який ряд відповідає C, B і E.

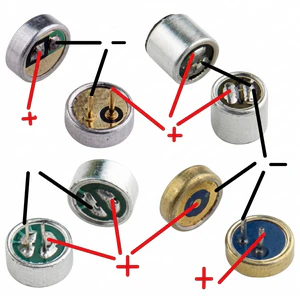

Крок 3. Підключаємо мікрофон. Мікрофон має два контакти. Той, що з’єднаний із металевим корпусом мікрофона — це «мінус». Інший — «сигнальний плюс». Резистор 4,7 кОм підключіть між плюсовою лінією живлення (+3V) і «сигнальним» контактом мікрофона. «Мінусовий» контакт мікрофона — до мінусової лінії плати (GND).
Крок 4. З’єднуємо мікрофон із базою через конденсатор. Конденсатор 10 нФ (маркування «103») підключіть між «сигнальним» контактом мікрофона і базою (B) транзистора. Цей конденсатор пропускає тільки змінний звуковий сигнал і не пропускає постійний струм живлення мікрофона до транзистора.
Крок 5. Підключаємо резистор зміщення бази. Резистор 47 кОм підключіть між плюсовою лінією (+3V) і базою (B) транзистора. Він задає правильний початковий стан транзистора для роботи.
Крок 6. Підключаємо резистор емітера. Резистор 470 Ом підключіть між емітером (E) транзистора і мінусовою лінією (GND). Він стабілізує роботу і не дає схемі «розійтися».
Крок 7. Встановлюємо котушку. Вставте готову котушку 100 нГн у макетну плату. Один її вивід підключіть до колектора (C) транзистора. Другий вивід — до плюсової лінії (+3V).
Крок 8. Підключаємо конденсатор резонансного контуру. Конденсатор 1 нФ (маркування «102») підключіть між колектором (C) транзистора і мінусовою лінією (GND). Разом із котушкою він утворює резонансний контур — «серце» передавача, яке генерує радіохвилю.
Крок 9. Підключаємо тример — найважливіший крок! Підлаштовуваний конденсатор-тример підключіть паралельно котушці: один його вивід — до колектора (C), інший — до плюсової лінії (+3V). Саме повертаючи тример викруткою, ми будемо «шукати» потрібну частоту FM-діапазону.
Крок 10. Підключаємо антену. Дріт-антену довжиною 75 см підключіть до колектора (C) транзистора. Антена може просто висіти у повітрі вертикально — так вона працює найкраще.
Крок 11. Підключаємо живлення. Підключіть тримач батарейок: червоний дріт (+3V) до плюсової лінії плати, чорний до мінусової. Батарейки поки не вставляйте!
Перевірка перед першим запуском
Пройдіться по кожному кроку ще раз і переконайтесь, що всі компоненти стоять у правильних рядах. Перевірте особливо: полярність електролітичних конденсаторів (якщо використовували), правильність ніжок транзистора, чи не торкаються між собою дроти, яким не треба торкатися.
Перший запуск і налаштування
Увімкніть FM-радіоприймач і налаштуйте його на вільну частоту без станцій — десь у діапазоні 88-90 МГц або 104-108 МГц (знайдіть «тихе» місце на шкалі). Вставте батарейки в передавач. Говоріть у мікрофон. Повільно повертайте тример пластиковою (не металевою!) викруткою у будь-який бік. У якийсь момент на радіоприймачі з’явиться ваш голос — ви почуєте самі себе! Якщо пройшли весь діапазон тримера і нічого не почули — спробуйте іншу вільну частоту на приймачі і пройдіть тример знову.
Чому пластикова викрутка? Металева змінює ємність контуру своїм наближенням і збиває налаштування. Пластикова або керамічна — не впливає.
Увага! Тримайте передавач подалі від комп’ютера, телефону та інших електронних пристроїв під час налаштування — вони створюють завади.
Перевіряємо результат: хороший чи поганий?
Після складання увімкніть FM-радіоприймач і налаштуйте його на вільну частоту в діапазоні 88-108 МГц (це діапазон FM-радіо). Почніть з 90-100 МГц. Повільно рухайтеся по частотах, прислухаючись до шуму або клацання. Тримайте радіоприймач близько до вашого передавача (кілька метрів).
- Хороший результат: Ви чуєте легке шипіння, а коли говорите в мікрофон біля передавача, ваш голос або шум, який реагує на звуки, стає чутним. Сигнал чистий, без сильних перешкод.
- Поганий результат: Повна тиша, сильний безперервний шум, або радіо взагалі не реагує на передавач.
Типові помилки та як їх уникнути
Не засмучуйтесь, якщо щось не вийшло одразу! Це нормально для перших кроків в електроніці. Перевірте наступні моменти:
- Неправильне підключення живлення: Завжди перевіряйте полярність батарейки (+ до +, – до -). Переконайтеся, що конектор надійно підключений.
- Помилки в схемі: Це найчастіша проблема. Уважно перевірте кожне з’єднання за схемою. Чи правильно ви визначили ніжки транзистора?
- Погані контакти: На макетній платі компоненти можуть сидіти нещільно. Спробуйте трохи поворушити їх або переставити.
- Неправильна котушка: Якщо витки занадто щільні або розтягнуті, або їх кількість не відповідає, частота може «від’їхати». Спробуйте трохи розтягнути або стиснути витки котушки – це змінить частоту, і ви зможете знайти її на радіо.
- Занадто коротка антена: Спробуйте збільшити довжину антени.
- Радіоприймач далеко: Пам’ятайте, це міні-передавач, він працює на невеликі відстані (зазвичай до 5-10 метрів).
- Неправильна частота: Можливо, ваш передавач працює на іншій частоті, ніж ви очікуєте. Спробуйте повільно пройтися по всьому FM-діапазону на приймачі.
Безпека при роботі з електронікою
Хоча наш проект досить безпечний, завжди пам’ятайте про елементарні правила:
- Батарейки: Не допускайте короткого замикання батарейки, це може призвести до її перегріву.
- Інструменти: Якщо ви вирішите паяти (для більш надійного з’єднання), завжди дотримуйтесь правил безпеки при роботі з паяльником (він дуже гарячий!).
- Електричний струм: Хоча 9V не є небезпечним для людини, звикайте бути обережними з будь-якими електричними схемами.
Що купити новачку: бюджетний варіант для перших кроків
Для початку ідеально підійде готовий набір «Зроби сам FM-передавач» (DIY FM Transmitter Kit). Вони коштують недорого (від 100-200 грн) і містять всі необхідні компоненти, друковану плату та часто детальну інструкцію. Це чудовий спосіб освоїти паяння для новачків та отримати гарантований результат.
Якщо ж хочете більше експериментувати без паяння, купіть набір базових електронних компонентів: кілька транзисторів (2N3904/BC547), набір резисторів, набір конденсаторів, макетну плату, набір дротів. Це дасть більше гнучкості для різних проектів.
Висновок
Радіопередавач – це дивовижний пристрій, який є основою нашого сучасного світу. Він дозволяє нам спілкуватися, отримувати інформацію та розважатися, перетворюючи звук та дані на невидимі радіохвилі, що долають простір. Від простих «жучків» до потужних станцій – принцип роботи залишається тим самим.
Сподіваємося, що ця стаття не тільки розкрила вам таємниці радіомовлення, а й надихнула на власні експерименти. Зібравши свій перший міні-передавач, ви зробили важливий крок у світ радіоаматорства та практичної електроніки!
Що вивчити далі?
Якщо вам сподобалося створювати свій передавач, ось кілька тем, які варто дослідити далі:
- Радіоприймачі: Як «слухати» радіохвилі – логічне продовження вивчення радіотехніки.
- Основи електроніки: Напруга, струм, опір – для глибшого розуміння роботи схем.
- Паяння для початківців: Як надійно з’єднувати компоненти – якщо ви хочете створювати більш складні та довговічні пристрої.
- Види антен та їхнє призначення – щоб зрозуміти, як покращити передачу та прийом сигналу.
- Що таке Arduino і як створювати свої проекти – для створення інтерактивних електронних пристроїв.
