Радіохвилі: Невидимі помічники, що з’єднують світ

Вступ: Невидимий світ навколо нас

Чи замислювалися ви колись, як працює ваш мобільний телефон, Wi-Fi роутер чи звичайне радіо? Як музика чи чийсь голос долає сотні кілометрів і потрапляє прямо до вас? Відповідь проста і водночас дивовижна: завдяки радіохвилям – невидимим помічникам, які щомиті з’єднують нас зі світом. Вони оточують нас повсюди, але ми їх не бачимо, не чуємо і не відчуваємо. Проте саме вони є основою сучасної комунікації. Давайте разом розберемося, що це за диво, як воно працює і чому без нього наше життя було б зовсім іншим.

Що таке радіохвилі?

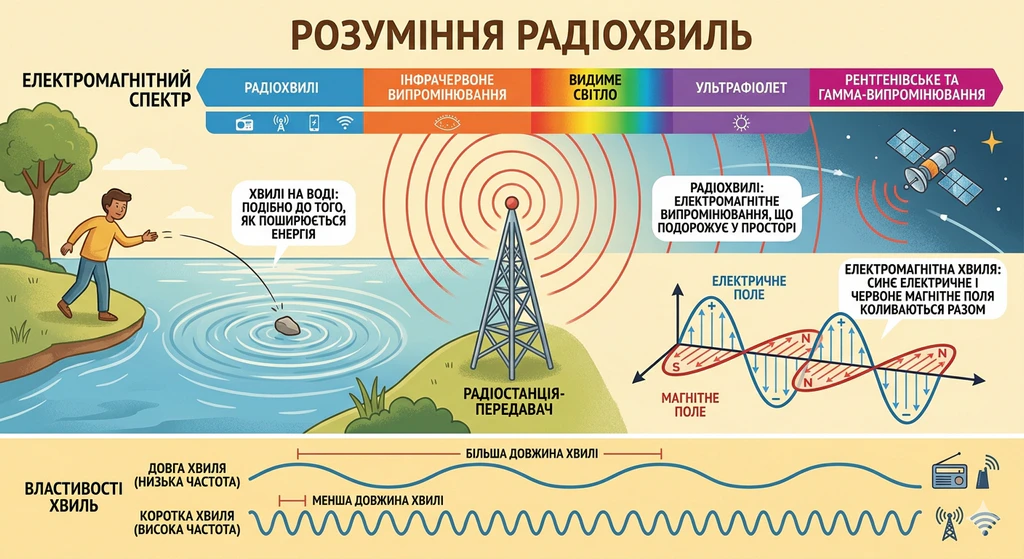

Уявіть, що ви кидаєте камінь у воду, і від нього розходяться кола – хвилі. Радіохвилі працюють схожим чином, тільки вони поширюються не по воді, а в просторі – повітрі й навіть у вакуумі космосу. Це особливий вид енергії, який належить до великої родини так званих електромагнітних хвиль. У цій родині є багато «родичів», яких ми знаємо: світло, яке дозволяє нам бачити, інфрачервоне випромінювання (тепло від обігрівача), ультрафіолет (який викликає засмагу), рентгенівські промені (що допомагають лікарям). Радіохвилі – це просто «найбільші» з них, з дуже великою довжиною і, відповідно, низькою частотою.

У кожної хвилі є дві важливі характеристики:

• Довжина хвилі – це відстань між двома «піками» (вершинами) хвилі. У радіохвиль вона може бути від кількох сантиметрів до сотень кілометрів.
• Частота – це кількість коливань, які робить хвиля за одну секунду. Вона вимірюється в герцах (Гц). Один герц означає одне коливання за секунду. Радіохвилі мають частоти від тисяч герц (кілогерців – кГц) до мільярдів герц (гігагерців – ГГц). Чим вища частота, тим коротша довжина хвилі, і навпаки.

Навіщо потрібні радіохвилі?

Без радіохвиль світ, яким ми його знаємо, просто не існував би. Вони є невидимими «кур’єрами», які доставляють найрізноманітнішу інформацію на відстань. Завдяки їм ми маємо:

• Зв’язок: мобільні телефони, рації, супутниковий зв’язок.
• Інформацію та розваги: радіо, телебачення, доступ до інтернету через Wi-Fi.
• Навігацію: GPS-системи, які показують нам дорогу.
• Дистанційне керування: пульти від телевізора, відкриття воріт, автомобільні сигналізації.

Радіохвилі дозволяють нам спілкуватися, працювати, вчитися та розважатися, долаючи величезні відстані без дротів.

Де застосовуються радіохвилі?

Ви здивуєтеся, але радіохвилі оточують нас повсюди. Ось лише кілька прикладів:

• FM- та AM-радіо: Класичне радіо, яке передає музику та новини. FM-радіо працює на частотах близько 88-108 мегагерців (МГц) і забезпечує високу якість звуку на менших відстанях. AM-радіо використовує частоти від сотень кілогерців до кількох мегагерців, що дозволяє сигналу поширюватися на значно більші відстані, особливо вночі, але з гіршою якістю.
• Wi-Fi: Ваш домашній інтернет працює завдяки радіохвилям на частотах 2,4 і 5 гігагерців (ГГц). Вони дозволяють вашим пристроям бездротово підключатися до роутера.
• Мобільний зв’язок: Усі телефонні дзвінки та мобільний інтернет (2G, 3G, 4G, 5G) передаються за допомогою радіохвиль у діапазонах від сотень мегагерців до кількох гігагерців.
• Bluetooth: Ця технологія дозволяє підключати навушники, колонки чи інші пристрої на невеликій відстані, також використовуючи радіохвилі.
• GPS-навігація: Супутники на орбіті Землі постійно надсилають радіосигнали, які ваш смартфон чи навігатор перехоплює, щоб визначити ваше точне місцезнаходження.
• Пульти дистанційного керування: Багато сучасних пультів використовують радіохвилі (наприклад, для відкриття гаражних воріт), хоча деякі старі пульти від телевізорів використовували інфрачервоне випромінювання (різновид світла, який ми не бачимо).
• Мікрохвильові печі: Тут радіохвилі використовуються не для передачі інформації, а для нагрівання їжі. Вони змушують молекули води в їжі коливатися, що генерує тепло.

Як працюють радіохвилі: Детальний розбір

Щоб зрозуміти, як радіохвилі передають інформацію, давайте поглянемо на їхній «життєвий цикл».

Як виникають радіохвилі?

Все починається з електричного струму. Коли електричний струм у провіднику (наприклад, у дроті) починає дуже швидко змінюватися, коливатися, він створює навколо себе невидиме електромагнітне поле. Якщо ці коливання відбуваються мільйони або навіть мільярди разів на секунду, це поле «відривається» від провідника і починає поширюватися у просторі – це і є радіохвиля.

Роль антени: Передавач і Приймач

Ключову роль у створенні та прийомі радіохвиль відіграє антена. Це спеціальний провідник, який може виконувати дві функції:

1. Випромінювач (на стороні передавача): Коли електричний струм, що швидко коливається, надходить в антену, вона перетворює його на радіохвилі і «виштовхує» їх у простір. Уявіть, що антена – це рупор, який перетворює електричні коливання на звукові хвилі для простору.
2. Приймач (на стороні приймача): Коли радіохвилі натрапляють на антену, вони змушують електрони в ній коливатися, створюючи дуже слабкий електричний струм. Цей струм потім посилюється і перетворюється на звук (для радіо) або дані (для Wi-Fi). Тобто антена «ловить» хвилі і перетворює їх назад на електричний сигнал.

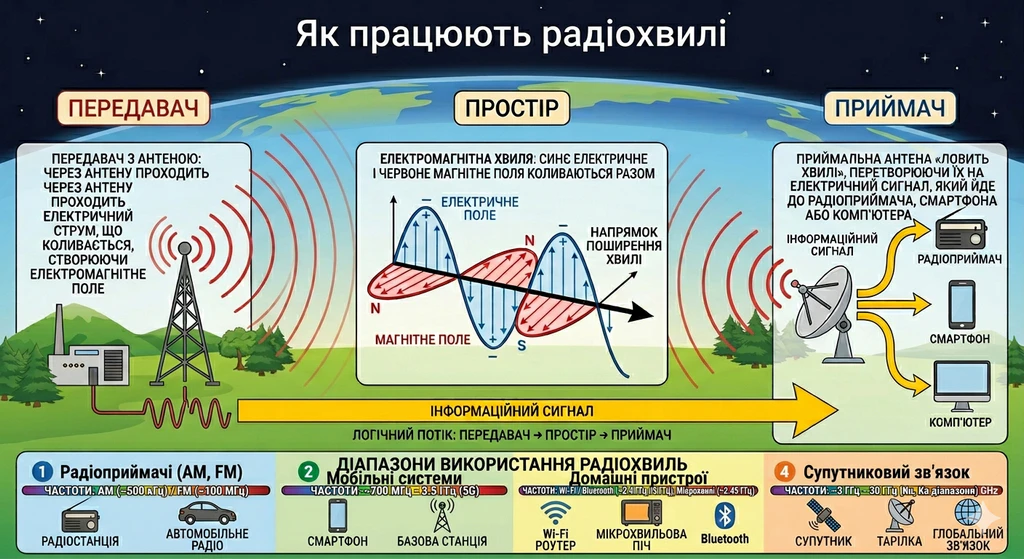

Процес передачі інформації виглядає так: Передавач бере інформацію (голос, музику, дані), перетворює її на електричні коливання, «штовхає» їх в антену. Антена випромінює радіохвилі. Ці хвилі летять у просторі, їх ловить антена приймача, перетворює назад на електричний сигнал, який потім обробляється приймачем і перетворюється на зрозумілий вам формат (звук, зображення, дані).

Типи радіохвиль за діапазонами

Радіохвилі поділяються на різні діапазони залежно від їхньої частоти та довжини. Це важливо, бо від цього залежить, як далеко і як якісно вони можуть передавати інформацію:

• Довгі та середні хвилі (ДХ, СХ): Мають низьку частоту і велику довжину (кілометри). Вони можуть огинати перешкоди (гори, будівлі) і поширюватися на дуже великі відстані, особливо вночі. Використовуються для AM-радіо.
• Короткі хвилі (КХ): Середня частота, довжина від десятків до сотень метрів. Можуть відбиватися від іоносфери (шару атмосфери) і таким чином долати тисячі кілометрів. Використовуються для міжнародного радіомовлення, зв’язку з кораблями та літаками, радіоаматорами.
• Ультракороткі хвилі (УКХ): Висока частота, довжина від метрів до сантиметрів. Поширюються майже прямолінійно, як світло, і не дуже добре огинають перешкоди. Зате вони можуть переносити багато інформації і забезпечують високу якість сигналу. Це діапазон для FM-радіо, телебачення, мобільного зв’язку, Wi-Fi.

Практика: Як покращити прийом радіосигналу та розуміти радіохвилі

Давайте перейдемо від теорії до практики. Ці прості експерименти та поради допоможуть вам краще зрозуміти радіохвилі та покращити їхній прийом у повсякденному житті.

Експеримент 1: «Антена з дроту» для кращого радіоприйому

Цей експеримент покаже, як антена допомагає «збирати» радіохвилі.

Що потрібно:

• Портативний FM/AM радіоприймач (можна використовувати старий, який має роз’єм для зовнішньої антени або телескопічну антену).
• Довгий мідний дріт (2-3 метри, можна взяти звичайний електричний дріт, наприклад, від старої лампи).
• Канцелярський ніж або щипці для зачистки дроту.

Покрокова інструкція:

1. Підготуйте радіо: Увімкніть радіоприймач і налаштуйтеся на якусь радіостанцію. Якщо прийом поганий (шипіння, переривання), це ідеально. Якщо радіо має телескопічну антену, витягніть її повністю.
2. Підготуйте дріт: Обережно зачистіть близько 1-2 см ізоляції з обох кінців дроту, щоб оголити мідну жилу. Будьте обережні, не поріжтеся!
3. Підключіть дріт:
   • Якщо є роз’єм для зовнішньої антени: Вставте один зачищений кінець дроту в цей роз’єм. Зазвичай це невеликий отвір або гвинтова клема.
   • Якщо є телескопічна антена: Обережно намотайте зачищений кінець дроту на телескопічну антену, намагаючись зробити якомога кращий контакт.
4. Розташуйте дріт: Розтягніть дріт якомога далі, бажано вздовж вікна або піднявши його вище (наприклад, прикріпивши до штор). Не замикайте дріт на металеві предмети.
5. Спостерігайте: Зверніть увагу, чи покращився прийом радіостанції. Чи стало менше шуму? Чи з’явилися нові станції? Спробуйте змінювати положення дроту, щоб знайти найкращий прийом.

Як виглядає хороший результат vs поганий:

• Хороший результат: Звук стає чистішим, гучнішим, шипіння зникає, з’являються нові радіостанції, які раніше не ловилися або були з перешкодами.
• Поганий результат: Ніяких змін у якості прийому або навіть погіршення. Це може статися, якщо дріт погано підключений, або якщо в цій місцевості просто немає сильних радіосигналів.

Експеримент 2: «Клітка Фарадея» з фольги та телефону

Цей експеримент демонструє, як металеві предмети можуть блокувати радіохвилі. Це явище називається клітка Фарадея.

Що потрібно:

• Мобільний телефон.
• Алюмінієва фольга (для випікання).
• Картонна коробка (достатньо велика, щоб помістити телефон).

Покрокова інструкція:

1. Підготуйте телефон: Зателефонуйте на свій мобільний телефон з іншого телефону. Переконайтеся, що він дзвонить і приймає сигнал.
2. Оберніть телефон фольгою: Покладіть телефон у картонну коробку. Повністю оберніть коробку з телефоном кількома шарами алюмінієвої фольги. Переконайтеся, що немає щілин, і фольга щільно прилягає з усіх боків.
3. Спробуйте зателефонувати: Знову спробуйте зателефонувати на свій мобільний телефон, що знаходиться всередині фольгованої коробки.
4. Спостерігайте: Скоріш за все, ви почуєте, що телефон абонент недоступний або поза зоною дії мережі.
5. Перевірте: Розгорніть фольгу і переконайтеся, що телефон знову ловить сигнал.

Що це показує:

Фольга, будучи металом, створює електромагнітний «щит», який перешкоджає проникненню радіохвиль (сигналу мобільного зв’язку) всередину коробки. Це доводить, що радіохвилі – це фізичне явище, яке можна блокувати.

На що звертати увагу при виборі пристроїв з радіозв’язком

• Діапазони частот: Якщо купуєте радіо, перевірте, чи підтримує воно FM (для якісної музики) та AM (для далекого прийому). Для Wi-Fi роутера важливо мати підтримку 2.4 ГГц (більша дальність, менша швидкість) і 5 ГГц (менша дальність, вища швидкість).
• Антена: Для кращого прийому обирайте пристрої з зовнішніми, регульованими антенами. Якщо це Wi-Fi роутер, можливість направити антени в потрібний бік може значно покращити сигнал.
• Потужність сигналу: Для більшості побутових пристроїв (телефони, Wi-Fi) потужність регулюється стандартами. Не варто гнатися за «надпотужними» пристроями, оскільки вони можуть створювати перешкоди іншим і не завжди дають реальну перевагу.

Що купити новачку (бюджетний варіант)

Для початкового знайомства з радіохвилями та проведення простих експериментів ідеально підійде простий портативний FM/AM радіоприймач. Його ціна зазвичай не перевищує 500-800 гривень. З ним ви зможете: слухати радіо, проводити експеримент з дротяною антеною, спостерігати за якістю прийому в різних місцях. Це чудовий, недорогий інструмент для перших кроків у світ електроніки та радіозв’язку.

Типові помилки новачків

1. Ігнорування антени: Забувати витягнути телескопічну антену або неправильно її розташувати. Пам’ятайте, антена – це «вуха» вашого пристрою.
2. Розміщення пристроїв-джерел перешкод: Ставити Wi-Fi роутер біля мікрохвильової печі, холодильника або великих металевих предметів. Метал та інші електронні пристрої можуть створювати перешкоди.
3. Неправильне очікування: Думати, що якщо пристрій «бездротовий», то він працюватиме ідеально всюди. Радіохвилі мають свої обмеження щодо дальності та перешкод.
4. Паніка щодо «радіації»: Боятися радіохвиль від Wi-Fi чи мобільного телефону. На побутових рівнях потужності вони абсолютно безпечні для людини.

Безпека при роботі з радіохвилями

У повсякденному житті радіохвилі, з якими ми взаємодіємо (Wi-Fi, мобільний зв’язок, радіо), є абсолютно безпечними. Їхня потужність дуже низька і не може завдати шкоди організму. Однак, варто пам’ятати про наступні моменти:

• Потужні джерела: Уникайте прямого контакту з дуже потужними передавачами (наприклад, на радіо- або телевізійних вишках, біля радарів). Це зона роботи спеціалістів.
• Розбирання приладів: Не розбирайте працюючі електронні прилади, особливо ті, що підключені до електромережі. Це може бути небезпечно через ризик ураження електричним струмом, а не через радіохвилі.
• Правильне використання: Завжди використовуйте пристрої відповідно до інструкцій виробника.

Висновок

Радіохвилі – це не просто цікаве фізичне явище, це справжня основа нашого сучасного світу. Вони дозволяють нам спілкуватися, отримувати інформацію, розважатися та орієнтуватися у просторі, долаючи величезні відстані без видимих з’єднань. Хоча ми їх не бачимо, вони постійно працюють навколо нас, як невидимий океан, що несе наші повідомлення. Розуміння їхніх основ – це перший крок до глибшого занурення у захопливий світ електроніки.

Що вивчити далі?

Якщо вам стало цікаво, пропонуємо продовжити знайомство зі світом електроніки та радіо:

1. Що таке електричний струм та напруга: Базові поняття
2. Як працює антена: Детальніше про типи та конструкції
3. Основи Wi-Fi: Як працює домашній інтернет і як його покращити
4. Що таке електромагнітне поле: Глибше занурення у фізику
5. Конструювання простого радіоприймача: Перші кроки в радіоелектроніці
