Індуктор: магнітний помічник в електроніці

Вступ: Індуктор – загадка магнітного помічника електроніки

Ви вже знаєте, що резистори обмежують струм, а конденсатори накопичують енергію в електричному полі. Сьогодні ми познайомимося з їхнім «братом» – індуктором (його ще називають котушкою індуктивності). Це ще один базовий елемент, який робить електроніку такою цікавою та корисною.

Індуктор – це нібито «магнітний акумулятор». Він не зберігає енергію у вигляді електричного заряду, як конденсатор, а накопичує її в магнітному полі. Уявіть, що це маленька котушка з дроту, яка при проходженні струму навколо себе створює невидиме магнітне поле. Це поле і є тим місцем, де індуктор «ховає» енергію.

Але навіщо це потрібно? Насправді, індуктори відіграють ключову роль у багатьох пристроях – від радіоприймачів до зарядних пристроїв для телефону. Вони допомагають «згладжувати» електричні коливання, передавати енергію та навіть створювати тимчасові магніти. Давайте розберемося з цим компонентом без зайвих складнощів.

Що таке індуктор і як він працює?

Простими словами: Магнітний охоронець струму

Індуктор – це пасивний електронний компонент, тобто він не створює енергію, а лише перетворює її або зберігає. Його основна «суперсила» полягає в тому, що він чинить опір будь-яким швидким змінам струму. Уявіть собі річку: якщо ви різко спробуєте змінити її течію, вона буде чинити опір. Так само і індуктор – він не любить, коли струм у колі раптово зростає або падає.

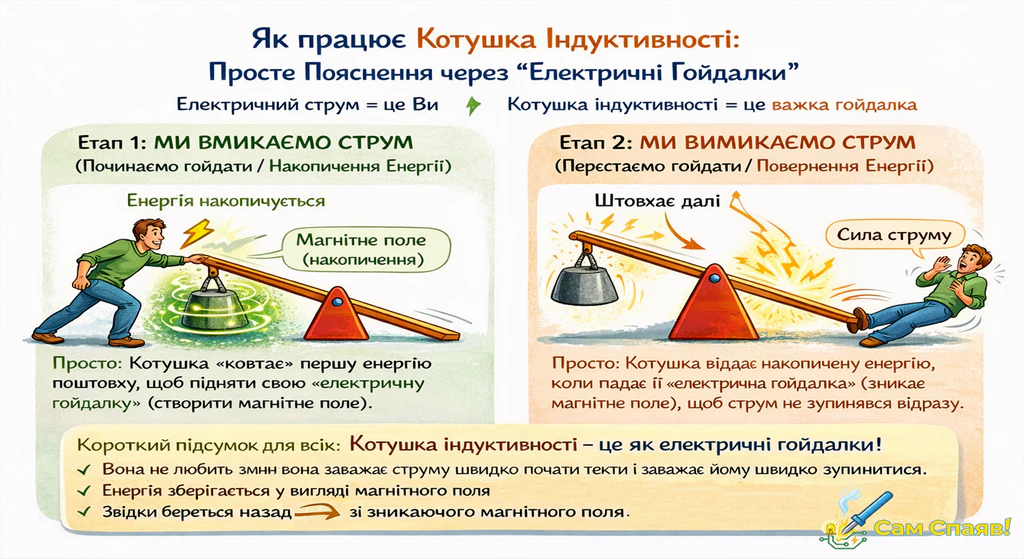

Як це працює? Аналогія з «електричними гойдалками»

Щоб краще зрозуміти роботу індуктора, уявіть собі важкі гойдалки, які ви розгойдуєте. У цій аналогії:

• Електричний струм — це ви, хто штовхає гойдалку.
• Котушка індуктивності — це важка гойдалка-балансир.
• Енергія — це те, як гойдалка рухається, і її висота підйому.

Етап 1: Ми вмикаємо струм (починаємо гойдати / накопичення енергії)

Ви підходите до важкої гойдалки і робите перший поштовх. Що відбувається:

1. Струм вмикається. Ви починаєте штовхати.
2. Котушка чинить опір. Гойдалка важка, вона не може відразу полетіти вгору. Вона розгойдується повільно, заважаючи вам штовхати швидко.
3. Куди дівається енергія? Енергія вашого поштовху витрачається на те, щоб підняти важку гойдалку вгору. В реальній котушці ця енергія перетворюється на магнітне поле навколо неї. (Піднята гойдалка з вантажем = Створене магнітне поле).

Просто: Котушка «ковтає» першу енергію поштовху, щоб підняти свою «електричну гойдалку» (створити магнітне поле). Тому струм у колі зростає плавно, а не стрибком.

Етап 2: Ми вимикаємо струм (перестаємо гойдати / повернення енергії)

Ви раптово перестаєте штовхати і відходите. Що відбувається:

1. Струм вимикається. Ви перестали штовхати.
2. Котушка не може зупинитися миттєво. Піднята важка гойдалка починає падати вниз.
3. Звідки береться енергія? Вантаж, що падає, і енергія самої гойдалки штовхають вас далі, навіть коли ви вже не штовхаєте. В реальній котушці магнітне поле починає зникати, і ця енергія магнітного поля перетворюється назад в електричний струм, штовхаючи електрони далі.

Просто: Котушка віддає накопичену енергію, коли падає її «електрична гойдалка» (зникає магнітне поле), щоб струм не зупинявся відразу. Це явище називається самоіндукцією, і воно є серцем роботи індуктора.

Індуктивність – головний параметр

Основна характеристика індуктора – це його індуктивність (L). Вона показує, наскільки сильно котушка здатна накопичувати енергію в магнітному полі і, відповідно, наскільки сильно вона буде протидіяти змінам струму. Вимірюється індуктивність у Генрі (H). На практиці Генрі – це дуже велика величина, тому частіше використовують її похідні:

• мілігенрі (mH) – одна тисячна Генрі (0.001 H)
• мікрогенрі (µH) – одна мільйонна Генрі (0.000001 H)

Інші важливі характеристики

Крім індуктивності, при виборі індуктора варто звернути увагу на:

• Максимальний струм: Це найбільший струм, який може безпечно протікати через котушку, не викликаючи її перегріву або пошкодження. Якщо струм буде вищим, індуктор може вийти з ладу.
• Опір дроту (R): Будь-який дріт має свій опір. Чим довший і тонший дріт в індукторі, тим більший його опір. Цей опір призводить до втрат енергії у вигляді тепла, що може бути небажаним.
• Тип сердечника: Сердечник – це матеріал, навколо якого намотаний дріт. Він суттєво впливає на індуктивність та розмір котушки. Про це детальніше поговоримо далі.

Навіщо індуктор потрібен в електронних схемах?

Індуктор – це не просто цікавий компонент, він виконує дуже важливі функції:

• Згладжування пульсацій: У блоках живлення індуктори використовуються для того, щоб перетворити «пульсуючий» струм (який йде ривками) на більш стабільний і рівний. Уявіть, що ви виливаєте воду з відра – вона ллється нерівномірно. Індуктор – це як спеціальний фільтр, що робить потік рівномірним.
• Захист від різких стрибків струму: Завдяки своїй властивості протидіяти змінам струму, індуктори можуть захищати чутливі компоненти від раптових стрибків або падінь напруги.
• Накопичення енергії: Індуктор може тимчасово зберігати енергію в магнітному полі, а потім віддавати її, коли це потрібно. Ця властивість використовується в імпульсних блоках живлення для підвищення або зниження напруги.
• Створення коливань: У поєднанні з конденсаторами індуктори можуть створювати електричні коливання певної частоти. Це основа роботи радіоприймачів, передавачів та генераторів сигналів.

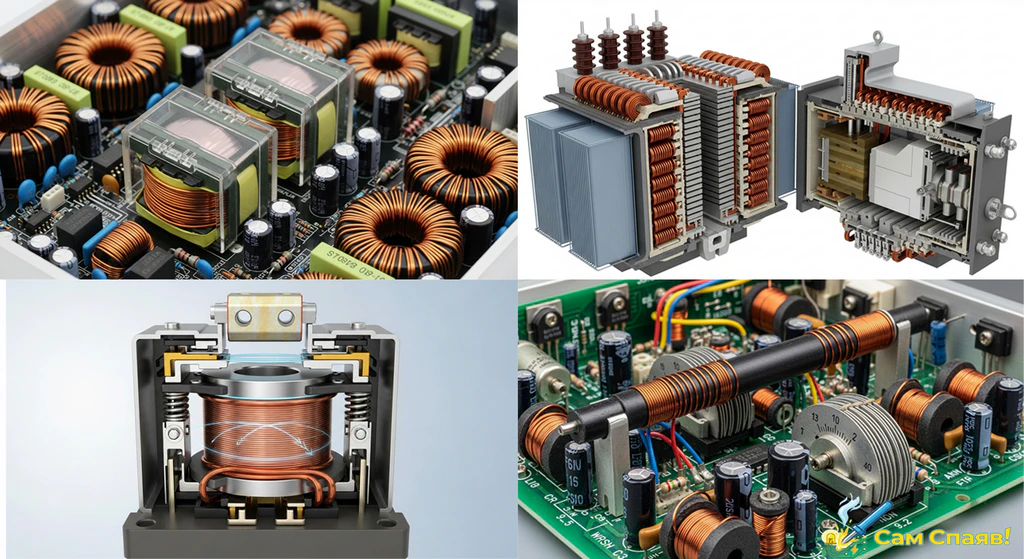

Де індуктори застосовуються?

Ці маленькі «магнітні помічники» зустрічаються повсюди:

• Блоки живлення: Практично будь-який зарядний пристрій або блок живлення для комп’ютера містить індуктори (часто у вигляді дроселів) для фільтрації та стабілізації напруги.
• Радіотехніка: У радіоприймачах та передавачах індуктори є ключовими елементами для налаштування на потрібну частоту, створення коливальних контурів.
• Трансформатори: Це особливий випадок індукторів, де дві або більше котушок намотані на спільний сердечник. Вони використовуються для зміни напруги (збільшення або зменшення) та ізоляції електричних кіл.
• Фільтри: Індуктори входять до складу різних фільтрів, які пропускають або блокують сигнали певних частот (наприклад, у аудіотехніці для покращення звуку).
• Електромагніти: Звичайна котушка з дроту, через яку проходить струм, перетворюється на електромагніт, що може притягувати металеві предмети. Це використовується в реле, двигунах та багатьох інших пристроях.

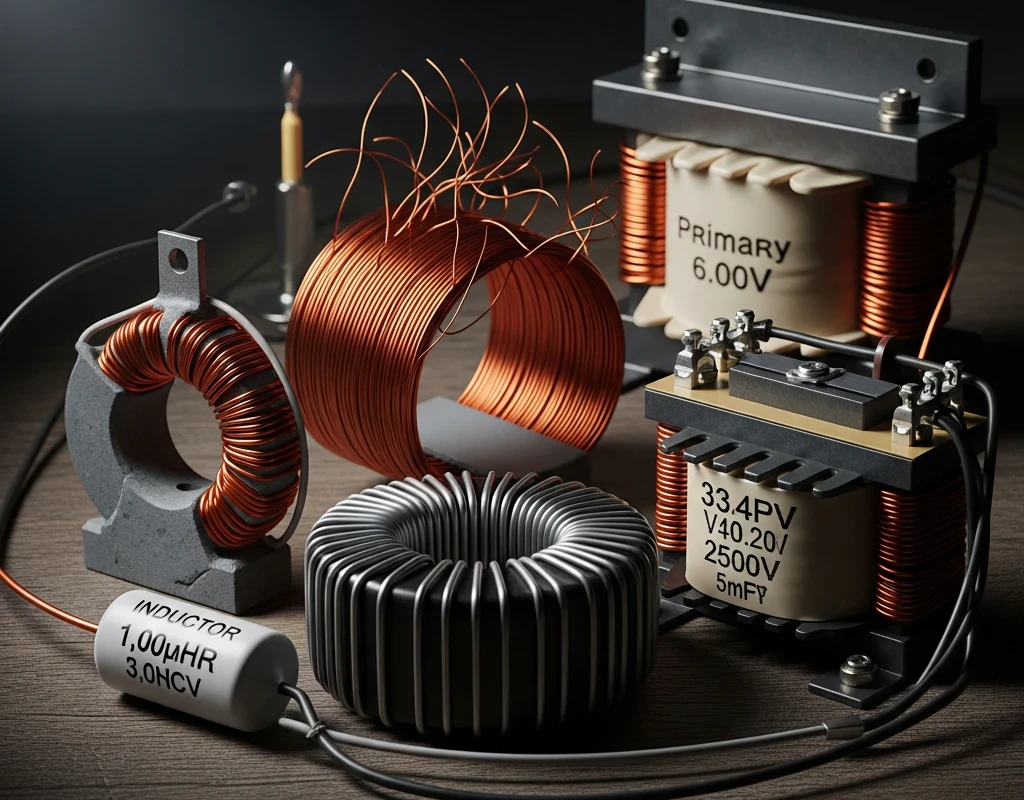

Різновиди індукторів: Обираємо правильного “магніта”

Індуктори бувають різних видів, залежно від їхньої конструкції та матеріалу сердечника:

• Повітряні котушки: Це просто дріт, намотаний у спіраль, без будь-якого сердечника всередині. Вони прості у виготовленні, але мають невелику індуктивність. Чудово підходять для високочастотних схем, наприклад, у радіоприймачах.
• Феритові індуктори: Мають сердечник, виготовлений зі спеціального керамічного матеріалу – фериту. Ферит дозволяє значно збільшити індуктивність котушки при невеликих розмірах. Такі індуктори дуже популярні у блоках живлення, фільтрах та високочастотній електроніці. Вони компактні та ефективні.
• Дроселі: Це, по суті, великі індуктори, часто з феритовим або залізним сердечником. Їхнє головне завдання – максимально згладжувати пульсації струму в силових колах або блокувати високочастотні перешкоди.
• Трансформатори: Хоча це не просто індуктор, а система з двох або більше індуктивно зв’язаних котушок, їхня робота базується на принципах індуктивності. Вони передають енергію між котушками за допомогою змінного магнітного поля, змінюючи при цьому напругу або струм.

Порада для новачка: Для перших експериментів найкраще підійдуть готові феритові дроселі невеликих номіналів (наприклад, 10 µH, 100 µH, 1 mH), а також можна спробувати намотати власні котушки на маленькі феритові кільця – це дуже наочно і пізнавально.

Практика: Збираємо схеми з індуктором та бачимо магію магнетизму!

Теорія – це добре, але електроніка оживає, коли ви починаєте експериментувати. Давайте зберемо кілька простих схем, щоб на власні очі побачити, як працює індуктор.

Що потрібно купити новачкові (бюджетний стартовий набір)

Для наших експериментів вам знадобляться наступні компоненти. Все це можна легко знайти в магазинах електроніки або замовити онлайн за невелику ціну:

• Котушки індуктивності (індуктори/дроселі): Кілька штук різних номіналів, наприклад, 10 µH, 100 µH, 1 mH. Обирайте готові дроселі – вони компактні та зручні.
• Світлодіоди: Кілька штук різних кольорів (червоний, зелений, синій).
• Резистори: Кілька штук номіналом 220–330 Ом.
• Батарейка 9V («Крона») або відсік для 2–3 батарейок АА (і самі батарейки).
• Макетна плата (breadboard): Незамінна річ для швидкої збірки схем без пайки.
• З’єднувальні дроти: Набір коротких проводів для макетної плати.
• Маленький феритовий кільцевий сердечник (за бажанням): Якщо хочете намотати власну котушку.
• Тонкий емальований мідний дріт: Для намотування котушок (якщо є феритовий сердечник).

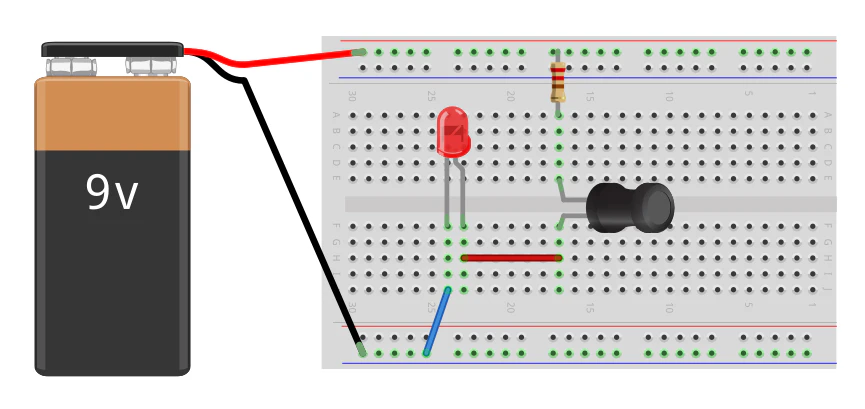

Експеримент 1: Індуктор як “уповільнювач” струму зі світлодіодом

Цей експеримент покаже, як індуктор протидіє швидким змінам струму.

Мета: Побачити, як індуктор впливає на швидкість увімкнення/вимкнення світлодіода.

Матеріали: Батарейка 9V, резистор 220 Ом, індуктор 1 mH, світлодіод, макетна плата, дроти.

Покрокова інструкція:

1. Розташуйте на макетній платі резистор, індуктор та світлодіод послідовно. Пам’ятайте, що світлодіод має полярність: довга ніжка – це «плюс» (анод), коротка – «мінус» (катод).
2. З’єднайте один кінець резистора з «плюсом» батарейки.
3. Інший кінець резистора з’єднайте з одним виводом індуктора.
4. Другий вивід індуктора з’єднайте з довгою ніжкою світлодіода (анодом).
5. Коротку ніжку світлодіода (катод) з’єднайте з «мінусом» батарейки.
6. Перевірте всі з’єднання. Тепер короткочасно підключіть батарейку.

Що відбувається:

• При підключенні батарейки ви помітите, що світлодіод загоряється не миттєво, а з дуже невеликою, ледь помітною затримкою. Індуктор «чинить опір» швидкому зростанню струму.
• Коли ви відключаєте батарейку, світлодіод ще на мить світиться, а потім згасає. Це тому, що індуктор «віддає» енергію, яку він накопичив у магнітному полі, назад у схему, підтримуючи струм.

Пояснення: Індуктор діє як буфер. Коли струм намагається швидко зрости, індуктор створює протидію, щоб його «уповільнити». Коли струм намагається різко зникнути, індуктор, навпаки, підтримує його, віддаючи накопичену енергію.

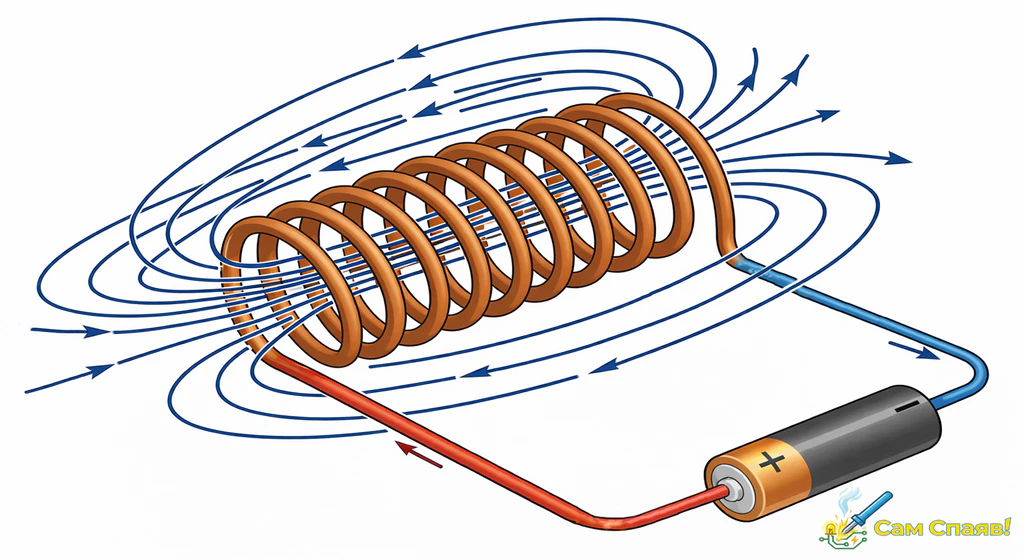

Експеримент 2: Створюємо власний електромагніт

Цей експеримент покаже, що індуктор створює магнітне поле.

Мета: Перетворити котушку на тимчасовий магніт.

Матеріали: Батарейка 9V, відрізок тонкого емальованого мідного дроту (близько 1 метра), маленький цвях або скріпка, макетна плата, дроти.

Покрокова інструкція:

1. Візьміть тонкий мідний дріт та намотайте його щільними витками навколо маленького цвяха (або просто створіть невелику котушку без сердечника, зробивши 30-50 витків навколо пальця або олівця, а потім обережно зніміть її).
2. Залиште кінці дроту вільними (по 5-10 см).
3. Зачистіть кінці дроту від емалі (можна обережно пошкребти ножем або обпалити запальничкою, а потім зачистити).
4. Підключіть один кінець намотаної котушки до «плюса» батарейки, а інший – до «мінуса». Ви можете підключити її через резистор 220 Ом, щоб уникнути надмірного нагріву дроту.
5. Піднесіть котушку до невеликих металевих предметів (скріпок, дрібних цвяхів).

Що відбувається:

• Як тільки ви підключите батарейку, котушка почне притягувати металеві предмети, перетворюючись на електромагніт.
• Якщо ви відключите батарейку, магнітні властивості зникнуть.

Пояснення: Струм, що протікає через намотаний дріт, створює магнітне поле. Чим більше витків дроту і чим більший струм, тим сильнішим буде це магнітне поле, і тим сильніше котушка притягуватиме метал.

Експеримент 3: “Електронні гойдалки” – коливальний контур (індуктор + конденсатор)

Цей експеримент покаже, як індуктор і конденсатор разом утворюють коливання – основу радіотехніки.

Мета: Побачити, як енергія «перетікає» між індуктором і конденсатором.

Матеріали: Батарейка 9V, індуктор 1 mH, електролітичний конденсатор 100-220 µF (напруга не менше 16V), резистор 220 Ом, світлодіод, макетна плата, дроти.

Покрокова інструкція:

1. Підключіть індуктор та конденсатор паралельно один до одного на макетній платі. Пам’ятайте про полярність конденсатора: довга ніжка – «плюс», коротка – «мінус» (або смужка на корпусі вказує на «мінус»).
2. Через резистор 220 Ом та світлодіод (послідовно) підключіть цю пару до батарейки на 1-2 секунди, щоб зарядити конденсатор. Потім відключіть батарейку.
3. Після відключення батарейки, енергія почне «бігати» між конденсатором та індуктором.

Як побачити коливання:

• Варіант 1: Світлодіод як індикатор. Якщо підключити світлодіод через резистор до цього контуру (паралельно конденсатору та індуктору), після зарядки конденсатора і відключення батарейки, світлодіод може кілька разів мигнути або плавно згасати. Це ознака того, що енергія «коливається» між елементами, поступово розсіюючись.
• Варіант 2: Звуковий експеримент. Замість світлодіода підключіть маленький динамік. Коли контур почне коливатися після зарядки, динамік може видати короткий «дзвін» або «клацання». Це дуже наочно: ви чуєте, що енергія не зникла миттєво, а ще трохи «гуляє» в схемі.
• Варіант 3: Осцилограф (для старших). Якщо у вас є доступ до простого осцилографа або навіть USB-модуля для комп’ютера, можна підключити його до контуру і побачити на екрані хвилю. Дитина побачить, як напруга то зростає, то падає – це і є коливання.

Пояснення: Конденсатор зберігає енергію в електричному полі, а індуктор – у магнітному. Коли конденсатор заряджений, він починає розряджатися через індуктор, створюючи магнітне поле. Коли конденсатор розрядиться, магнітне поле індуктора починає «схлопуватися», перезаряджаючи конденсатор у протилежний бік. Цей процес повторюється, як «гойдалка», поки енергія не розсіється через опір дроту та інші втрати. Це і є основа радіотехніки – саме так працюють радіоприймачі та генератори.

Як зрозуміти, що все вийшло: Хороший результат проти поганого

Хороший результат:

• У першому експерименті світлодіод загоряється із затримкою і після відключення батарейки ще мить світиться.
• У другому експерименті котушка впевнено притягує скріпки чи маленькі цвяхи.
• У третьому експерименті світлодіод блимає або плавно згасає, а динамік видає короткий звук.

Поганий результат:

• Світлодіод не світиться взагалі: перевірте підключення, полярність світлодіода, справність батарейки та компонентів.
• Котушка не притягує метал: можливо, занадто мало витків, слабкий струм (додайте більше витків або перевірте батарейку), або дріт не зачищений від емалі.
• Нічого не відбувається в коливальному контурі: перевірте полярність конденсатора, правильність паралельного підключення, можливо, індуктивність або ємність занадто малі для помітного ефекту.

На що звертати увагу при виборі індуктора та мінімальні характеристики для початку

Для новачків важливо розуміти, що не кожен індуктор підійде для будь-якої схеми. Ось на що варто звернути увагу:

• Номінал індуктивності (L): Для більшості початкових експериментів підійдуть індуктори від 10 µH до 10 mH. Чим більша індуктивність, тим сильніше буде виражений ефект «згладжування» або «затримки» струму.
• Максимальний струм: Переконайтеся, що індуктор може витримати струм, який буде протікати у вашій схемі. Для батарейних схем (3-9V) з резисторами зазвичай достатньо індукторів з максимальним струмом 0.1-0.5 А.
• Розмір: Для макетних плат зручніше використовувати невеликі радіальні (з двома виводами, що стирчать в один бік) або осьові (виводи з протилежних боків) індуктори.

Рекомендація: Для старту купуйте набір невеликих феритових дроселів різної індуктивності. Це дозволить експериментувати з різними ефектами, не витрачаючи багато грошей.

Типові помилки новачків та як їх уникнути

• Використання занадто малого індуктора: Якщо взяти індуктор з дуже малою індуктивністю (наприклад, 1 µH), ефект його роботи буде майже непомітним, особливо на низьких частотах. Для наочності краще починати з 1 mH.
• Перегрів котушки при великому струмі: Якщо через котушку проходить занадто великий струм (наприклад, без обмежувального резистора), дріт може сильно нагрітися і навіть перегоріти. Завжди використовуйте резистори для обмеження струму, якщо інше не передбачено схемою.
• Неправильне підключення світлодіода: Світлодіод має полярність («плюс» і «мінус»). Якщо підключити його неправильно, він просто не світитиметься.
• Ігнорування полярності електролітичних конденсаторів: У коливальному контурі електролітичні конденсатори повинні бути підключені правильною полярністю. Якщо їх підключити навпаки, вони можуть вийти з ладу і навіть вибухнути.

Безпека понад усе: Важливі правила роботи з індукторами

Хоча індуктори самі по собі не є небезпечними, при роботі з ними варто пам’ятати про кілька моментів:

• Не використовуйте занадто великі струми: Як ми вже згадували, дріт котушки може нагрітися. Завжди починайте з низьковольтних батарейок (3-9V) і використовуйте обмежувальні резистори.
• Не залишайте котушку підключеною надовго без навантаження: При великому струмі це може призвести до нагріву.
• Короткі замикання: Ніколи не підключайте батарейку безпосередньо до індуктора без будь-якого навантаження або резистора, якщо ви не впевнені в його опорі. Це може призвести до короткого замикання та швидкого розряду батарейки.
• Високі напруги: У промисловості індуктори використовуються у високовольтних схемах, де вони можуть створювати дуже високі імпульси напруги. Для новачків це неактуально, оскільки ми працюємо з безпечними низькими напругами.

Висновок: Індуктор – ваш провідник у світ магнітних полів

Індуктор – це справжній «накопичувач магнітної енергії» у схемі. Він протидіє різким змінам струму, стабілізує роботу електроніки та є незамінним у фільтрах, блоках живлення, радіотехніці та навіть у створенні тимчасових магнітів. Разом із резистором та конденсатором, індуктор формує тріаду базових елементів електроніки, які потрібно знати кожному початківцю.

Завдяки нашим практичним експериментам, ви тепер не тільки знаєте, що таке індуктор, але й бачили його роботу на власні очі. Це перший крок до розуміння складніших електронних схем та створення власних пристроїв. Продовжуйте експериментувати, і світ електроніки відкриється для вас з нової, захоплюючої сторони!

Що вивчити далі, щоб стати справжнім електронщиком?

Після освоєння індуктора, ви можете поглибити свої знання, вивчаючи такі теми:

• Основи радіотехніки: Як працюють радіоприймачі та передавачі, використовуючи коливальні контури.
• Імпульсні блоки живлення: Як індуктори використовуються для ефективного перетворення напруги.
• Транзистори: Дізнайтеся про ще один ключовий компонент, який дозволяє керувати струмами та створювати логічні схеми.
• Реле та соленоїди: Як індуктори використовуються для створення електромагнітних перемикачів та приводів.
• Фільтри: Детальніше про різні типи фільтрів (низьких, високих частот), де індуктори відіграють важливу роль.
