Як читати електронні схеми: Повний посібник для новачків

Вступ: Відкриваємо світ електроніки

Привіт! Хочете розібратися, як працює ваш улюблений гаджет, зібрати щось власне або просто зрозуміти, що приховує «нутрощі» електронних пристроїв? Тоді вам точно потрібно навчитися читати електронні схеми. Це може здатися складним, як іноземна мова з купою дивних символів, але насправді це просто «карта» для електронних пристроїв. І ми разом її освоїмо!

Що таке електронна схема?

Уявіть, що ви збираєте меблі за інструкцією. Там є малюнки кожної деталі та лінії, що показують, як вони з’єднуються. Електронна схема – це дуже схоже, тільки замість шурупів і дощок у нас електронні компоненти (деталі, з яких складається пристрій) і дроти. Це графічне зображення, яке показує, як ці деталі з’єднані між собою, щоб виконувати певну функцію.

Кожна деталь на схемі має свій умовний графічний символ. Лінії між символами – це дроти, по яких тече електричний струм. Це не малюнок того, як пристрій виглядає фізично, а лише його логічна «скелетна» структура. Завдяки таким схемам інженери та ентузіасти по всьому світу розуміють один одного, адже символи стандартизовані.

Навіщо потрібно вміти читати схеми?

Вміння читати схеми відкриває перед вами безліч можливостей:

Розуміння роботи пристроїв: Ви зможете не просто користуватися телефоном чи телевізором, а й розуміти, як саме вони працюють на базовому рівні, як взаємодіють їхні компоненти.
Збірка власних проектів: Хочете зробити світлодіодний ліхтарик, який реагує на звук, або просту сигналізацію? Зі схемою це стане реальністю. Ви зможете повторити вже готові проекти або навіть придумати щось своє.
Ремонт електроніки: Якщо у вашому пристрої щось зламалося, схема допоможе знайти несправну деталь набагато швидше, ніж просто перебирати всі компоненти навмання.
Подальше навчання: Читання схем – це фундамент для будь-якого, хто хоче глибше зануритися у світ електроніки, програмування мікроконтролерів чи робототехніки. Це як абетка для книги.

Де застосовуються електронні схеми?

Електронні схеми зустрічаються всюди, де є електроніка:

У підручниках і статтях: Будь-яка навчальна література з електроніки містить безліч схем для пояснення принципів роботи.
У документації до приладів: Часто до складних пристроїв додаються схеми, які допомагають у ремонті чи налаштуванні.
У хобі-проектах: Від простого миготливого світлодіода до складних пристроїв «розумного дому» – всі вони починаються зі схеми.
У професійному ремонті та розробці: Інженери використовують схеми щодня для створення нових пристроїв та усунення несправностей у вже існуючих.

Основна частина: Розбираємо схему на «атоми»

Щоб читати схеми, потрібно знати їхню «мову» – основні символи та правила з’єднання. Не лякайтеся, їх не так багато для початку!

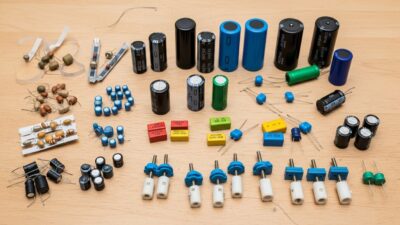

Основні символи електронних компонентів

Кожен компонент має свій унікальний символ. Ось найпоширеніші, які ви зустрінете на початку:

Резистор (від англ. resistor – «опір»):Символ: «змійка» або прямокутник. Це такий собі «обмежувач» для електричного струму. Уявіть, що струм – це вода, а резистор – це вузька труба, яка зменшує потік. Він потрібен, щоб захистити інші компоненти від надмірного струму.
Конденсатор (від англ. capacitor – «накопичувач»):Символ: дві паралельні лінії. Це як маленька «батарейка», яка може швидко накопичувати та віддавати електричний заряд. Використовується для згладжування напруги, фільтрації шумів або зберігання енергії.
Світлодіод (LED, Light Emitting Diode):Символ: трикутник зі стрілкою та рискою, від якого відходять дві стрілки, що символізують світло. Це компонент, який світиться, коли через нього проходить електричний струм. Важливо: у світлодіода є «плюс» і «мінус» (полярність), і він світиться лише тоді, коли струм іде у правильному напрямку.
Транзистор:Символ: складніший, часто містить три «ніжки» та стрілку. Це «керівник» для струму. Уявіть, що це кран, який може відкривати або закривати потік води (струму) або регулювати його силу. Це один з найважливіших компонентів сучасної електроніки.
Джерело живлення:Символ: часто це батарейка (кілька паралельних ліній різної довжини) або кола зі знаками «+» і «–». Це «серце» схеми, яке надає електричний струм для роботи всіх компонентів. Завжди має позитивний (+) і негативний (–) полюси.

Лінії та з’єднання: «Дороги» для струму

Прямі лінії: Це дроти, по яких передається електричний струм.
Точка на перехресті: Означає, що дроти в цьому місці з’єднані між собою. Струм може вільно перетікати з одного дроту на інший.
Перехрестя без точки: Це означає, що дроти перетинаються на схемі, але фізично вони не з’єднані. Уявіть, що один дріт проходить «над» іншим, не торкаючись його.

Практика: Читаємо просту схему крок за кроком

Давайте розберемо на прикладі. Уявіть собі найпростішу схему – миготливий світлодіод. Для початку ми візьмемо схему, де світлодіод просто світиться, а не блимає, щоб було зрозуміліше.

Схема «Простий світлодіодний ліхтарик»

Ця схема складається з трьох елементів:

Джерело живлення (наприклад, батарейка 9В).
Резистор (для захисту світлодіода).
Світлодіод (який світиться).

Усі вони з’єднані послідовно, тобто один за одним.

Покрокова інструкція, як читати цю схему:

Знайдіть джерело живлення: Почніть з батарейки. Ви бачите символ, що позначає батарейку, з позначками «+» (плюс) і «–» (мінус). Це точка відліку для всього струму.
Відстежте шлях струму від «плюса»: Уявіть, що струм виходить з плюсового (+) полюса батарейки. Рухайтеся по лінії, яка відходить від «плюса».
Визначте перший елемент: На шляху струму ви бачите символ резистора (ту саму «змійку» або прямокутник). Це означає, що струм спочатку проходить через резистор. Що робить резистор? Він зменшує силу струму, щоб світлодіод не перегорів від надмірної напруги.
Визначте наступний елемент: Після резистора струм надходить до світлодіода. Ви бачите його символ (трикутник зі стрілкою). Зверніть увагу на його орієнтацію: трикутник має вказувати в напрямку від «плюса» до «мінуса» джерела живлення, інакше світлодіод не працюватиме.
Завершіть шлях до «мінуса»: Від світлодіода лінія веде назад до мінусового (–) полюса батарейки. Коло замкнулося!
Зрозумійте логіку: Отже, струм іде від батарейки, проходить через резистор, який його обмежує, потім через світлодіод, який перетворює електричну енергію на світло, і повертається до батарейки.

Як виглядає хороше розуміння схеми vs погане?

Хороше розуміння: Ви можете не просто назвати кожен компонент на схемі, а й пояснити, що саме він робить у цій конкретній схемі, чому він там стоїть і як взаємодіє з іншими деталями. Ви можете передбачити, що станеться, якщо змінити чи прибрати якийсь елемент.
Погане розуміння: Ви бачите набір символів, можливо, навіть знаєте назви деталей, але не можете пояснити, як вони працюють разом і яка загальна функція схеми. Це просто «малюнок» без сенсу для вас.

Інструменти та матеріали для практики читання схем

Для того, щоб навчитися читати схеми, вам не потрібно багато:

Папір та олівець/ручка: Щоб робити нотатки, малювати власні схеми або обводити шляхи струму на вже існуючих.
Доступ до інтернету: Для пошуку простих схем для новачків, а також для швидкого пошуку значень незнайомих символів.
Опціонально: Макена плата та базові компоненти: Якщо ви захочете не тільки читати, а й одразу збирати схеми, макетна плата [Перелінковка на статтю про макетні плати], кілька резисторів, світлодіодів, батарейка та з’єднувальні дроти будуть дуже корисними. Це допоможе візуалізувати прочитане.

Як обрати схеми для навчання?

Починайте з найпростішого і поступово ускладнюйте:

Почніть зі схем з 2-5 компонентів: Наприклад, світлодіод з резистором, лампочка з вимикачем.
Шукайте «схеми для початківців» або «прості електронні проекти»: Багато ресурсів в інтернеті та в книгах пропонують саме такі схеми.
Уникайте складних схем з мікросхемами: На старті вони будуть лише заплутувати. До них ви прийдете пізніше, коли освоїте основи.

Що купити новачку (бюджетний варіант) для візуалізації?

Для кращого розуміння, як працюють схеми на практиці, рекомендуємо придбати базовий набір:

Макетна плата (Breadboard): Це безпаячна плата, на якій дуже зручно збирати та розбирати схеми без використання паяльника. Вартість: 100-200 грн.
Набір резисторів: Різні номінали (наприклад, 100 Ом, 220 Ом, 330 Ом, 1 кОм, 10 кОм). Вартість: 50-100 грн за набір.
Кілька світлодіодів: Різних кольорів, 5 мм. Вартість: 20-50 грн за 10-20 штук.
Батарейка 9В та конектор до неї: Це безпечне джерело живлення для перших експериментів. Вартість: 50-100 грн.
З’єднувальні дроти (перемички): Набір дротів різної довжини для макетної плати. Вартість: 50-100 грн.

Такий набір коштуватиме близько 300-500 грн, але дозволить вам реально «помацати» схеми і побачити, як вони працюють.

Типові помилки новачків при читанні схем

Щоб уникнути розчарувань, зверніть увагу на ці поширені помилки:

Плутають символи: Наприклад, символ конденсатора та батарейки можуть здатися схожими. Як уникнути: Завжди перевіряйте символи за довідником, поки не запам’ятаєте їх.
Не звертають увагу на точки з’єднання: Думають, що будь-яке перехрестя ліній – це з’єднання. Як уникнути: Пам’ятайте, з’єднання позначається жирною точкою. Без точки – дроти просто перетинаються.
Думають, що схема показує фізичне розташування: Насправді схема – це лише логіка з’єднання, а не точне розташування деталей на платі. Як уникнути: Розділяйте на схемі логіку від фізичного вигляду.
Ігнорують полярність: Деякі компоненти, як світлодіоди чи електролітичні конденсатори, мають «плюс» і «мінус» і працюють лише при правильному підключенні. Як уникнути: Завжди шукайте позначки «+»/«–» або інші індикатори полярності на символах.
Не відстежують весь шлях струму: Зосереджуються на одному компоненті, забуваючи про загальний «потік». Як уникнути: Завжди починайте від джерела живлення і прослідкуйте шлях струму до його повернення.

Безпека при роботі з електронікою (і читанням схем)

Саме читання схем є абсолютно безпечним. Однак, коли ви переходите до збірки реальних пристроїв, пам’ятайте:

Завжди перевіряйте напругу: Починайте з низьковольтних проектів (батарейки 1.5-9 В). Це безпечно для навчання.
Ніколи не підключайте схему до мережі 220 В без досвіду: Висока напруга може бути смертельно небезпечною. Це виключно для професіоналів.
Перевіряйте правильність підключення: Перед подачею живлення двічі перевірте, чи всі компоненти підключені правильно, особливо ті, що мають полярність.

Висновок: Ваші перші кроки у світ електроніки

Вітаю! Тепер ви знаєте основи читання електронних схем. Це як навчитися читати карту: спершу ви бачите окремі дороги та будівлі, а потім починаєте розуміти цілий маршрут і навігацію. Ця навичка відкриває двері до захоплюючого світу електроніки, де ви зможете створювати, ремонтувати та розуміти, як працює майже все навколо.

Не бійтеся експериментувати! Візьміть просту схему, олівець і спробуйте розібрати її логіку. З кожною новою схемою ви будете почуватися все впевненіше.
