Ви мріяли навчитися збирати електронні схеми, але паяльник здається вам чимось складним і небезпечним? Не хвилюйтеся! У світі електроніки є чудовий інструмент, який дозволить вам почати експериментувати без жодного паяння. Це макетна плата, або як її ще називають, breadboard (від англійського «хлібна дошка», бо колись її робили зі звичайної дерев’яної дошки для нарізки хліба!).
Уявіть, що електроніка – це конструктор LEGO. Макетна плата – це ваша ігрова платформа, на якій ви можете швидко та легко збирати різні «моделі» зі своїх електронних деталей. Просто вставляєте компоненти та дроти у спеціальні отвори, і вони магічним чином з’єднуються всередині. Звучить просто? Так воно і є!
Що таке макетна плата (Breadboard)?
Макетна плата – це пластикова дошка з безліччю маленьких отворів. Ці отвори не просто так: під ними приховані металеві смужки, які з’єднують певні групи отворів між собою. Це дозволяє створювати електричні ланцюги, просто вставляючи ніжки компонентів та дротів у потрібні місця.
Принцип роботи дуже простий: уявіть, що всередині плати є невидимі дроти, які проходять під рядами отворів. Коли ви вставляєте дві ніжки компонентів в отвори, з’єднані однією такою металевою смужкою, вони автоматично отримують електричний контакт. Це як готовий набір з’єднувачів, який ви можете використовувати знову і знову.
Навіщо потрібна макетна плата?
Цей інструмент – справжній маст-хев для кожного, хто починає свій шлях в електроніці. Ось чому:
- Для навчання основам електроніки: Вона дозволяє швидко збирати прості схеми, розуміти, як працюють компоненти, і бачити результат своїх дій.
- Для тестування схем перед остаточною збіркою: Перш ніж паяти щось «начисто», ви можете зібрати схему на макетній платі, переконатися, що вона працює правильно, і лише потім переносити її на постійну плату.
- Для швидких експериментів: Хочете перевірити, як працює світлодіод з резистором? Або підключити датчик до Arduino? Макетна плата дозволяє зробити це за лічені хвилини.
- Для створення прототипів: Якщо у вас є ідея для нового електронного пристрою, ви можете швидко зібрати його прототип (першу версію) на макетній платі, щоб перевірити концепцію без ризику зіпсувати дорогі деталі.
Де застосовується макетна плата?
Сфера застосування макетних плат надзвичайно широка, особливо для новачків:
- Освітні проекти: Шкільні гуртки, університетські лабораторії, онлайн-курси з електроніки – всюди, де потрібно швидко і безпечно вивчити основи.
- Розробка з Arduino та іншими мікроконтролерами: Макетні плати ідеально підходять для підключення датчиків, кнопок, світлодіодів, дисплеїв до Arduino або ESP32.
- DIY-проекти (Зроби сам): Створення простих гаджетів, таких як автоматична мигалка, термометр, або навіть невеликі робототехнічні проекти.
- Тестування нових компонентів: Якщо ви купили новий чіп або датчик, макетна плата допоможе вам швидко перевірити його працездатність.

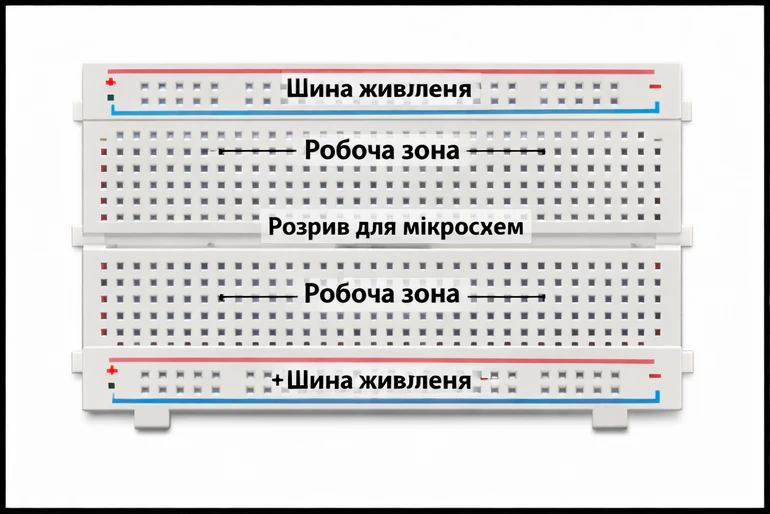

Як влаштована макетна плата: Детальний розбір
Щоб ефективно користуватися макетною платою, важливо розуміти її внутрішню будову. Вона складається з кількох зон:
Середня зона (Field Area)
Це найбільша частина плати, де розташовано більшість отворів. Вони організовані в ряди по 5 отворів. Кожен такий ряд з 5 отворів з’єднаний між собою по горизонталі. Тобто, якщо ви вставите ніжки двох компонентів у різні отвори одного й того ж ряду (наприклад, a1 і b1), вони отримають електричний контакт.
Важливий розрив посередині: Зверніть увагу, що посередині середньої зони є поздовжній розрив. Отвори зліва від розриву не з’єднані з отворами справа, навіть якщо вони знаходяться на одній горизонтальній лінії. Цей розрив спеціально зроблений для встановлення мікросхем (IC – Integrated Circuit), які мають ніжки з обох боків. Завдяки цьому розриву ніжки зліва та справа від мікросхеми залишаються ізольованими одна від одної.
Бокові лінії (Шини живлення, Power Rails)
По краях макетної плати ви побачите довгі вертикальні лінії, зазвичай позначені «+» (червоний) і «–» (синій або чорний). Це так звані шини живлення. Всі отвори на одній такій вертикальній лінії з’єднані між собою.
- Лінія «+» (червона) зазвичай використовується для підключення позитивного полюса джерела живлення (наприклад, 5 вольт).
- Лінія «–» (синя/чорна) використовується для підключення негативного полюса (землі).
Це дуже зручно, адже ви можете один раз підключити живлення до цих шин, а потім легко брати від них струм для будь-якої частини вашої схеми, просто вставляючи дріт у потрібний отвір на шині.
Практика: Як користуватись макетною платою
Давайте зберемо нашу першу просту схему – засвітимо світлодіод!
Мінімальний набір для старту
- Макетна плата (Breadboard): Для початку підійде розмір 400 або 830 точок.
- Джерело живлення: Батарейка на 3В або 9В з конектором, або плата Arduino/ESP32, яка може видавати 5В.
- Світлодіод (LED): Будь-якого кольору.
- Резистор: Обов’язково! Для світлодіода зазвичай використовують 220-330 Ом.
- Провідники (джампери): Це спеціальні дроти з жорсткими кінцями, які легко вставляються в отвори макетної плати. Краще мати набір різної довжини.
Покрокова інструкція: Засвічуємо світлодіод

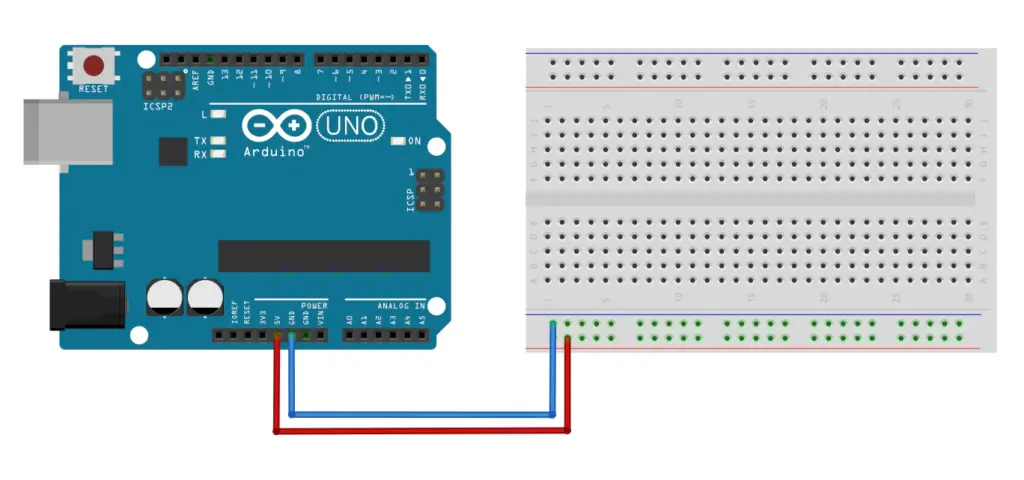

Крок 1: Підключаємо живлення до макетної плати.
Візьміть джерело живлення (наприклад, Arduino). Підключіть дріт від виходу 5V Arduino до будь-якого отвору на червоній шині живлення (+) вашої макетної плати. Дріт від виходу GND (земля) Arduino підключіть до будь-якого отвору на синій/чорній шині живлення (–) макетної плати. Тепер у вас є живлення на шинах.
Крок 2: Встановлюємо світлодіод.
Світлодіод має дві ніжки: довгу (анод, «+») і коротку (катод, «–»). Довга ніжка підключається до «плюса», коротка – до «мінуса». Вставте ніжки світлодіода у два різні горизонтальні ряди середньої зони макетної плати, так щоб вони не були з’єднані однією металевою смужкою. Наприклад, одну ніжку в ряд 10, іншу – в ряд 11. Переконайтеся, що світлодіод стоїть рівно і щільно.
Крок 3: Додаємо резистор.
Чому потрібен резистор? Світлодіод дуже чутливий до надто великого струму. Якщо підключити його безпосередньо до джерела живлення, він може миттєво згоріти. Резистор обмежує струм, захищаючи світлодіод. Для більшості світлодіодів при 5В живлення достатньо резистора на 220-330 Ом.
Одну ніжку резистора вставте в той самий горизонтальний ряд, куди підключена коротка ніжка (катод) світлодіода. Іншу ніжку резистора вставте у будь-який вільний отвір іншого горизонтального ряду.

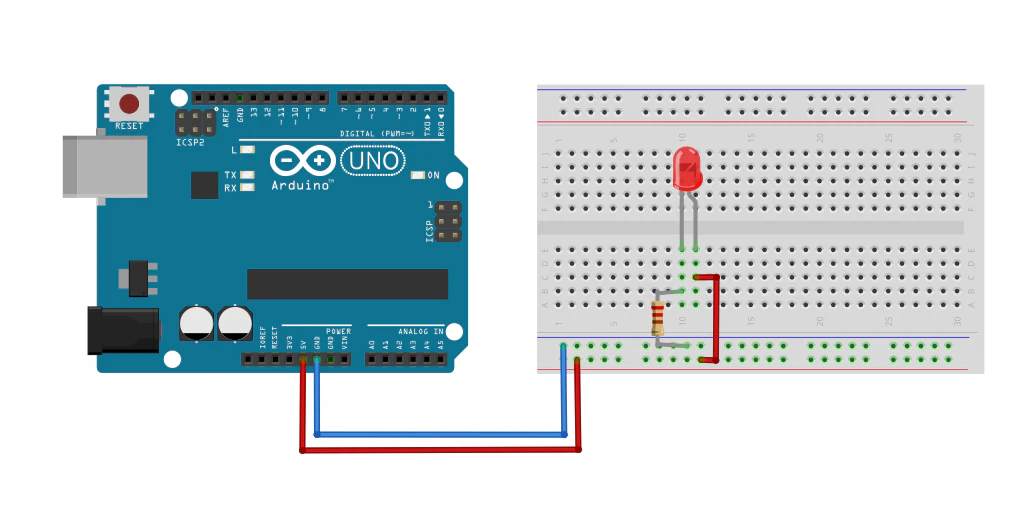

Крок 4: З’єднуємо все разом.
- Візьміть джампер. Один кінець вставте в той самий горизонтальний ряд, куди підключена довга ніжка (анод) світлодіода. Інший кінець джампера підключіть до червоної шини живлення (+) на макетній платі.
- Візьміть ще один джампер. Один кінець вставте в той самий горизонтальний ряд, куди підключена друга ніжка резистора. Інший кінець джампера підключіть до синьої/чорної шини живлення (–) на макетній платі.

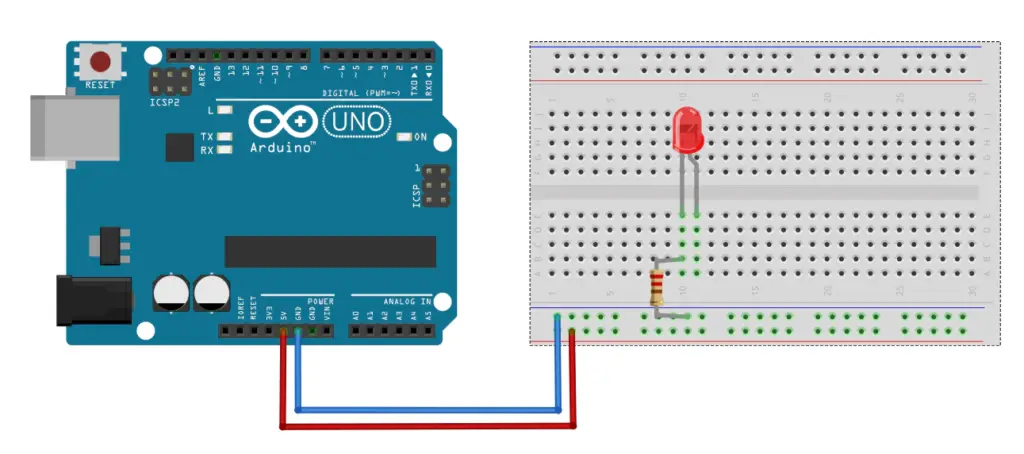

Крок 5: Перевіряємо!
Якщо все зроблено правильно, ваш світлодіод має засвітитися! Якщо ні – не засмучуйтесь, перейдіть до розділу «Типові помилки».

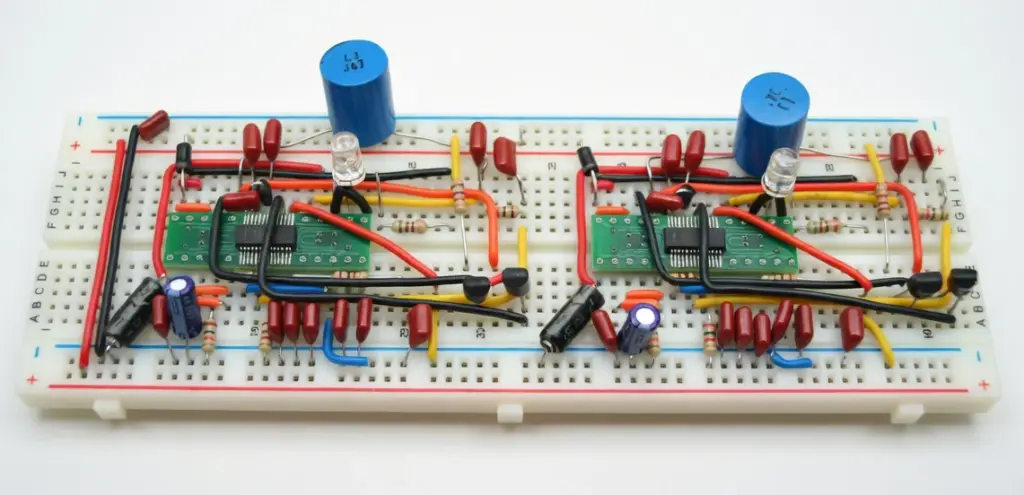

Як виглядає хороший результат vs поганий
- Хороший результат:
- Схема працює бездоганно: світлодіод яскраво світиться.
- Деталі щільно сидять в отворах, не хитаються.
- Дроти впорядковані, не плутаються, прокладені акуратно, не перетинаються без потреби.
- Схема виглядає логічно і її легко прочитати.
- Поганий результат:
- Світлодіод не світиться або блимає.
- Деталі вставлені криво, ледь тримаються.
- Дроти хаотично розкидані по всій платі, утворюючи «спагеті».
- Важко зрозуміти, куди що підключено, що ускладнює пошук помилок.

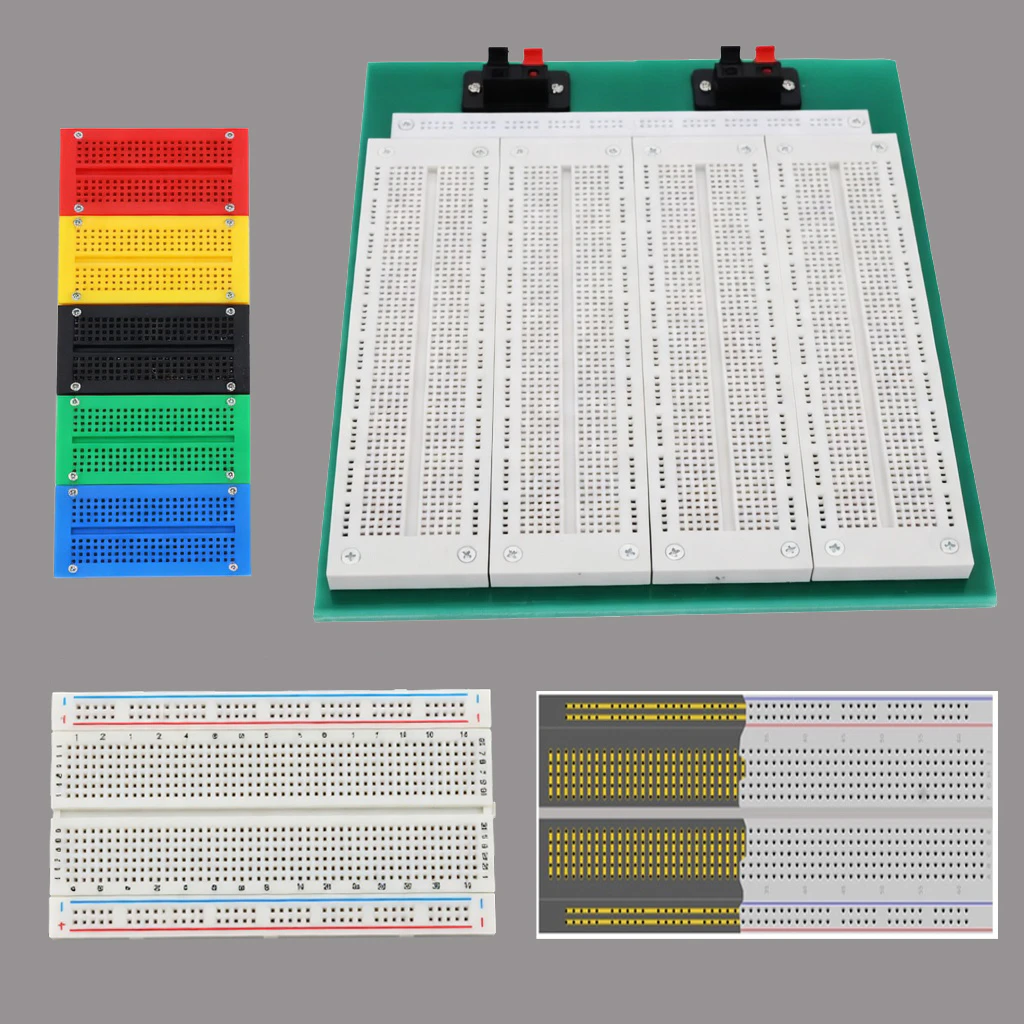

На що звертати увагу при виборі макетної плати та що купити новачку
Макетні плати відрізняються розміром та якістю. Для новачків найкраще підійде:
- Розмір: Макетна плата на 830 точок (830 holes). Це найпопулярніший розмір, достатній для більшості навчальних проектів з Arduino.
- Якість: Не обов’язково купувати найдорожчу. Навіть бюджетні варіанти добре працюють. Зверніть увагу, щоб отвори були рівними, а контакти пружними.
- Що ще купити новачку (бюджетний варіант):
- Набір джамперів (перемичок) «тато-тато»: Це дроти з жорсткими штирями на обох кінцях, ідеальні для макетних плат. Візьміть набір з різною довжиною.
- Набір резисторів: Комплект з різними номіналами (наприклад, від 100 Ом до 1 МОм) дуже стане в нагоді.
- Набір світлодіодів: Кілька різних кольорів.
- Джерело живлення: Модуль живлення для макетної плати (зазвичай 5В/3.3В) або батарейний відсік для 9В батарейки (з адаптером для макетної плати).
- Мультиметр: Навіть найпростіший допоможе перевірити напругу та цілісність ланцюга.
Типові помилки новачків та як їх уникнути
Не переживайте, якщо щось не вийшло з першого разу. Це нормально! Ось найпоширеніші помилки:
- Плутають бокові шини («+» і «–»):Пояснення: Замість того, щоб подати живлення, ви можете підключити «плюс» до «мінуса», викликавши коротке замикання або відсутність живлення в схемі.Як уникнути: Завжди перевіряйте маркування «+» і «–» та пам’ятайте, що червона лінія – це зазвичай «плюс», синя/чорна – «мінус» (земля).
- Вставляють деталі у різні ряди, які не з’єднані:Пояснення: Якщо ви вставите ніжки двох компонентів у різні горизонтальні ряди, вони не будуть мати електричного контакту. Так само, якщо ви вставите ніжки мікросхеми в один ряд, перетинаючи центральний розрив – вони будуть з’єднані, а не розділені, як потрібно.Як уникнути: Пам’ятайте, що в середній зоні з’єднані лише 5 отворів в одному горизонтальному ряду. Центральний розрив розділяє ряди.
- Використовують занадто довгі дроти:Пояснення: Довгі, хаотично розкидані дроти створюють безлад, ускладнюють пошук помилок і можуть призвести до випадкових коротких замикань.Як уникнути: Використовуйте джампери відповідної довжини. Старайтеся прокладати їх акуратно, паралельно або під прямими кутами.
- Забувають про резистор для світлодіода:Пояснення: Без резистора світлодіод отримає занадто великий струм і майже миттєво згорить. Ви можете відчути легкий запах горілого, і світлодіод перестане працювати.Як уникнути: Завжди включайте резистор послідовно зі світлодіодом. Для 5В живлення це зазвичай 220-330 Ом.
- Неправильна полярність світлодіода:Пояснення: Світлодіод – це діод, він пропускає струм лише в одному напрямку. Якщо підключити його навпаки, він просто не засвітиться.Як уникнути: Довга ніжка світлодіода – це «плюс» (анод), коротка – «мінус» (катод). Або шукайте плоску грань на корпусі світлодіода – це сторона «мінуса».
Безпека при роботі з макетною платою
Макетна плата – це один з найбезпечніших інструментів для електроніки, адже тут немає високих температур чи пайки. Однак, є кілька правил:
- Використовуйте низьковольтні джерела живлення: Для початківців це батарейки (3В, 9В), USB-порти (5В) або плати Arduino/ESP32.
- Ніколи не підключайте макетну плату напряму до мережі 220 В! Це дуже небезпечно і може призвести до ураження електричним струмом або пожежі.
- Уникайте коротких замикань: Хоча низька напруга менш небезпечна, коротке замикання може пошкодити джерело живлення або компоненти. Завжди перевіряйте з’єднання перед подачею напруги.
- Не чіпайте компоненти, які сильно нагріваються: Деякі компоненти, наприклад, потужні резистори, можуть нагріватися під час роботи.
Висновок
Макетна плата – це ваш вірний помічник на початку шляху у захопливий світ електроніки. Вона дозволяє легко та безпечно експериментувати, вчитися та створювати перші власні проекти без потреби в складному обладнанні. Освоївши breadboard, ви отримаєте міцну базу для подальшого вивчення електроніки, роботи з мікроконтролерами на кшталт Arduino та реалізації більш складних ідей.
Не бійтеся помилятися – кожна помилка є частиною навчання. Просто спробуйте, і ви побачите, наскільки цікавим може бути створення чогось своїми руками!
Що вивчити далі?
Після того, як ви освоїте макетну плату та навчитеся збирати прості схеми, радимо звернути увагу на такі теми:
- Основи роботи з Arduino: Це мікроконтролер, який дозволяє створювати інтерактивні проекти, поєднуючи електроніку та програмування.
- Вимірювання мультиметром: Навчіться вимірювати напругу, струм та опір, щоб діагностувати свої схеми.
- Базові електронні компоненти: Детальніше вивчіть, як працюють конденсатори, транзистори, діоди та інші важливі елементи.
- Створення простих схем: Спробуйте зібрати світлодіодну мигалку, датчик освітленості або інші цікаві проекти.
- Читання електричних схем: Навчіться розуміти символи та позначення на схемах, щоб збирати їх самостійно.
