Резистор: ваш перший крок у світ електроніки

Знайомство з «охоронцем» електроніки

Уявіть, що ви вперше заходите до величезного міста, де кожна вулиця — це електричний провід, а кожен автомобіль — це електричний струм. Щоб у місті не було хаосу, потрібні світлофори, знаки обмеження швидкості та регулювальники. У світі електроніки таким «регулювальником» є резистор. Це один з найпростіших, але водночас найважливіших компонентів, без якого не обходиться жодна електронна схема – від дитячої іграшки до сучасного комп’ютера.

Якщо ви тільки починаєте свій шлях у світ електроніки, розуміння резистора — це ваш фундамент. Він допоможе вам зрозуміти, як працює електрика, як захистити цінні компоненти та навіть як створити власні прості пристрої. Давайте розберемося, що це за «чарівна паличка» і як з нею подружитися.

Що таке резистор?

Резистор (від лат. resisto — чинити опір) — це пасивний електронний компонент, який чинить опір проходженню електричного струму. Уявіть собі водопровідну трубу: якщо вона широка, вода тече вільно, а якщо вузька — потік води сповільнюється. Резистор робить те саме з електричним струмом: він «звужує» шлях для електронів, обмежуючи їхній потік.

Цей опір вимірюється в одиницях, які називаються Омами (Ω). Чим більше Ом, тим сильніший опір і тим менший струм може пройти через резистор. Коли електричний струм проходить через резистор, частина електричної енергії перетворюється на тепло. Саме тому резистори можуть нагріватися, особливо якщо через них проходить великий струм. Це нормальне явище, але воно має свої межі, про які ми поговоримо пізніше.

Навіщо потрібен резистор?

Резистор виконує кілька критично важливих функцій у будь-якій електронній схемі:

Обмеження струму: Це його головна задача. Багато компонентів, наприклад, світлодіоди або мікросхеми, можуть працювати тільки з певним, невеликим струмом. Якщо струм буде занадто великим, вони просто «згорять». Резистор обмежує струм до безпечного рівня.
Захист компонентів: Завдяки обмеженню струму резистори захищають чутливі елементи (світлодіоди, транзистори, мікросхеми) від перевантаження та пошкодження.
Формування напруги: Резистори можуть використовуватися для створення «дільників напруги», які зменшують напругу до потрібного рівня для інших частин схеми.
Задання робочих режимів: У складніших схемах резистори допомагають встановити потрібні умови роботи для транзисторів, операційних підсилювачів та інших активних компонентів.

Де застосовується резистор?

Резистори зустрічаються скрізь, де є електроніка:

У світлодіодних ліхтариках та індикаторах: Щоб світлодіод не перегорів від надмірного струму.
У регуляторах гучності та яскравості: Це змінні резистори, про які ми поговоримо далі.
У зарядних пристроях: Для контролю струму зарядки.
У комп’ютерах та телефонах: Тисячі крихітних резисторів керують потоками даних та живлення.
У датчиках: Наприклад, терморезистори (реагують на температуру) або фоторезистори (реагують на світло).

Принцип роботи та основні параметри резистора

Щоб зрозуміти, як «працює» резистор, потрібно знати про Закон Ома. Це основний закон електроніки, який пов’язує три головні величини:

Закон Ома виглядає так: `U = I ⋅ R`

Де:

U – напруга, вимірюється у Вольтах (В) — це «тиск», що штовхає струм. Уявіть собі, наскільки сильно вода тисне на трубу.
I – струм, вимірюється в Амперах (А) — це кількість «води», що проходить за одиницю часу.
R – опір, вимірюється в Омах (Ω) — це «звуження труби», що обмежує потік.

Ця формула дозволяє нам розрахувати будь-яку з цих величин, якщо ми знаємо дві інші. Наприклад, якщо ми знаємо напругу (U) і потрібний струм (I), ми можемо знайти опір (R), який нам потрібен: R = U / I.

Приклад: У вас є світлодіод, який працює від 5 В і потребує струму 20 мА (міліампер). 20 мА = 0.02 А. Який резистор потрібен?

`R = 5 В / 0.02 А = 250 Ом`

Отже, вам потрібен резистор на 250 Ом, щоб світлодіод працював коректно і не згорів.

Інші важливі параметри:

Потужність (P), вимірюється у Ваттах (Вт). Це максимальна кількість тепла, яку резистор може розсіювати, не пошкоджуючись. Якщо через резистор проходить занадто великий струм або на ньому падає велика напруга, він може виділяти багато тепла. Якщо це тепло перевищить його потужність, резистор може перегрітися, змінити свої характеристики або навіть перегоріти. Зазвичай потужність резистора розраховують за формулою: P = U ⋅ I або P = I² ⋅ R. Завжди беріть резистор із запасом потужності, бажано в 1.5-2 рази більше розрахункової.
Допуск (%). Цей параметр показує, наскільки фактичне значення опору резистора може відрізнятися від номінального (вказаного на ньому). Наприклад, резистор 100 Ом з допуском 5% може мати опір від 95 Ом до 105 Ом. Для більшості аматорських проектів допуск 5% цілком підходить, але для точних вимірювань або високоточних схем використовують резистори з допуском 1% або навіть 0.1%.

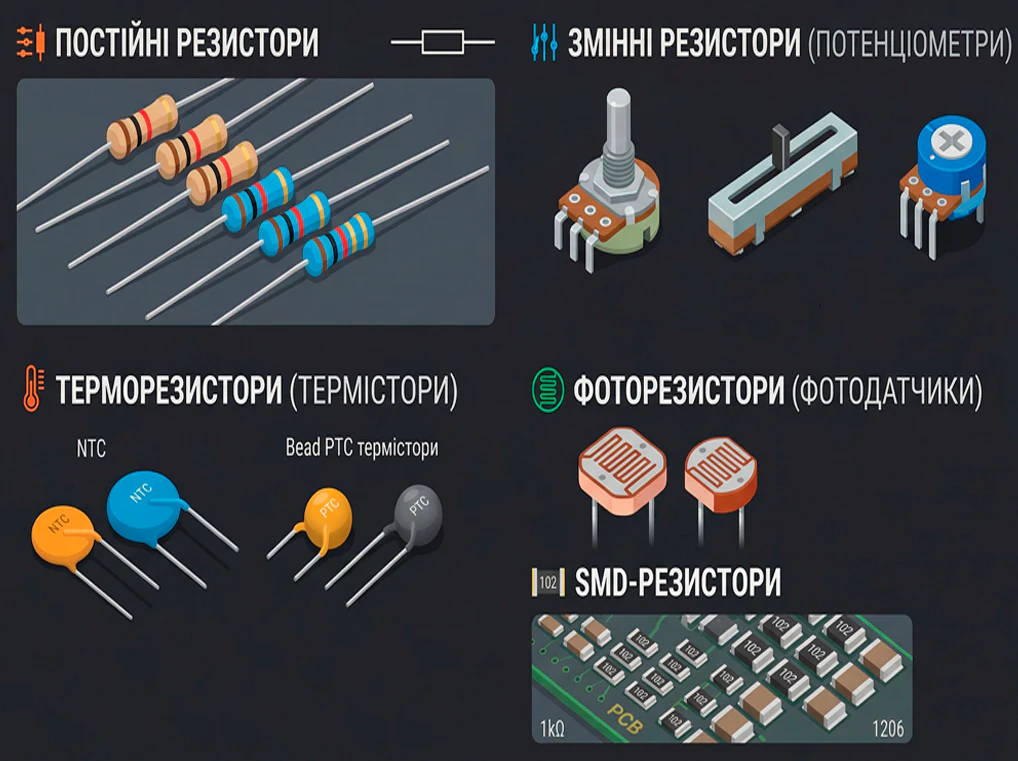

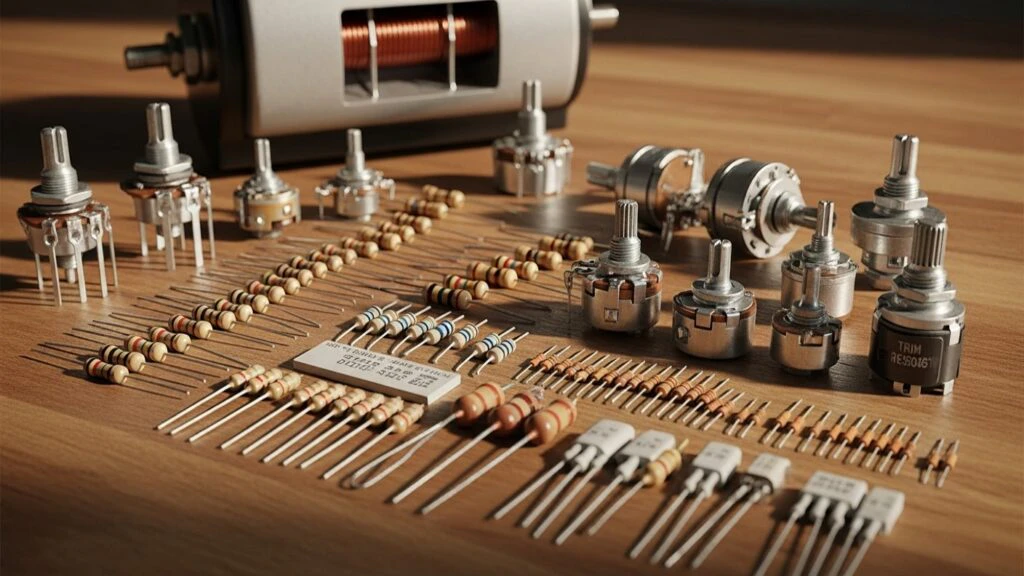

Види резисторів

Резистори бувають різні, кожен зі своїми особливостями та сферами застосування:

Постійні резистори: Це найпоширеніший тип. Їхній опір фіксований і не змінюється. Вони використовуються для встановлення стабільних значень струму та напруги у схемі.
Змінні резистори (потенціометри): Ці резистори дозволяють вручну змінювати опір, обертаючи ручку або переміщуючи повзунок. Вони використовуються для регулювання гучності, яскравості, швидкості двигунів, чутливості датчиків тощо. Ви напевно бачили їх на старих радіоприймачах або підсилювачах.
Терморезистори (термістори): Їхній опір змінюється залежно від температури. Використовуються як датчики температури, наприклад, у термометрах, системах клімат-контролю, захисті від перегріву.
Фоторезистори (фоторезистивні датчики): Їхній опір змінюється залежно від інтенсивності світла, що на них падає. Чим більше світла, тим менший опір. Застосовуються в датчиках освітлення (наприклад, для автоматичного включення вуличного світла), детекторах руху, іграшках.
SMD-резистори (Surface-Mount Device): Це мініатюрні резистори, призначені для поверхневого монтажу на плату. Вони дуже маленькі і не мають «ніжок» для вставляння в отвори. Завдяки своїм розмірам вони широко використовуються в сучасній компактній електроніці (смартфонах, ноутбуках). Для новачків вони можуть бути складними для роботи без спеціального обладнання.

Як розшифрувати резистор: Кольорове маркування

Більшість постійних резисторів мають кольорові смужки, які позначають їхній опір. Це універсальний «код», який дозволяє дізнатися номінал резистора без спеціальних приладів. Зазвичай це 4 або 5 смужок.

Кожна смужка відповідає певній цифрі або множнику. Ось таблиця, яку варто запам’ятати або завжди мати під рукою:

Таблиця кольорового маркування резисторів:

Колір	1-ша смужка (цифра)	2-га смужка (цифра)	3-тя смужка (множник)	4-та смужка (допуск)
Чорний	0	0	×1
Коричневий	1	1	×10	±1%
Червоний	2	2	×100	±2%
Помаранчевий	3	3	×1 000
Жовтий	4	4	×10 000
Зелений	5	5	×100 000	±0.5%
Синій	6	6	×1 000 000	±0.25%
Фіолетовий	7	7	×10 000 000	±0.1%
Сірий	8	8
Білий	9	9
Золотий			×0.1	±5%
Срібний			×0.01	±10%

Як читати кольорові смужки (4 смужки):

Перша смужка: Перша цифра опору.
Друга смужка: Друга цифра опору.
Третя смужка: Множник (на скільки потрібно помножити отримане число).
Четверта смужка: Допуск (точність резистора).

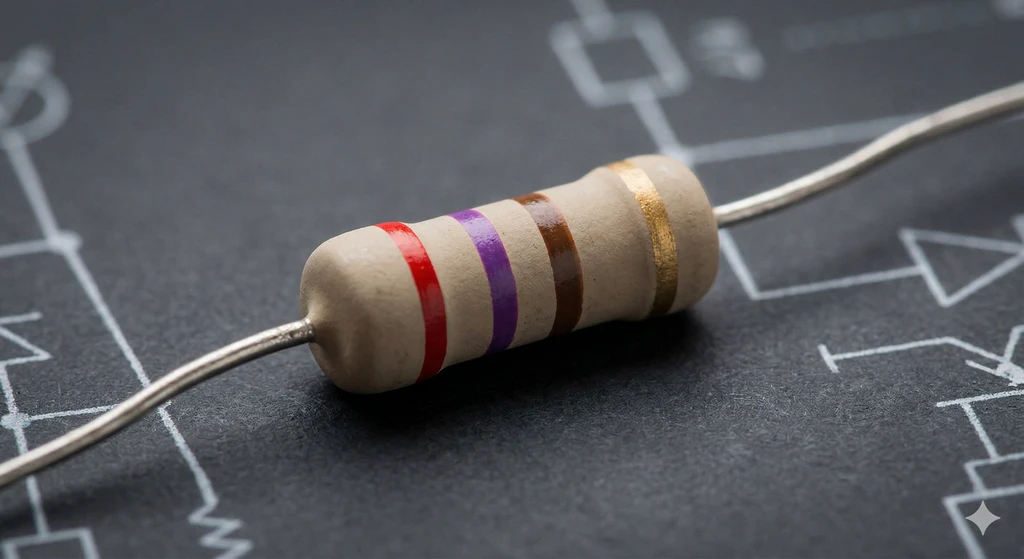

Приклад: Резистор має смужки: Червоний, Фіолетовий, Коричневий, Золотий.

Червоний = 2
Фіолетовий = 7
Коричневий = множник ×10
Золотий = допуск ±5%

Отже, опір = 27 × 10 = 270 Ом з допуском ±5%.

Якщо смужок п’ять, то перші три смужки — це цифри, четверта — множник, а п’ята — допуск.

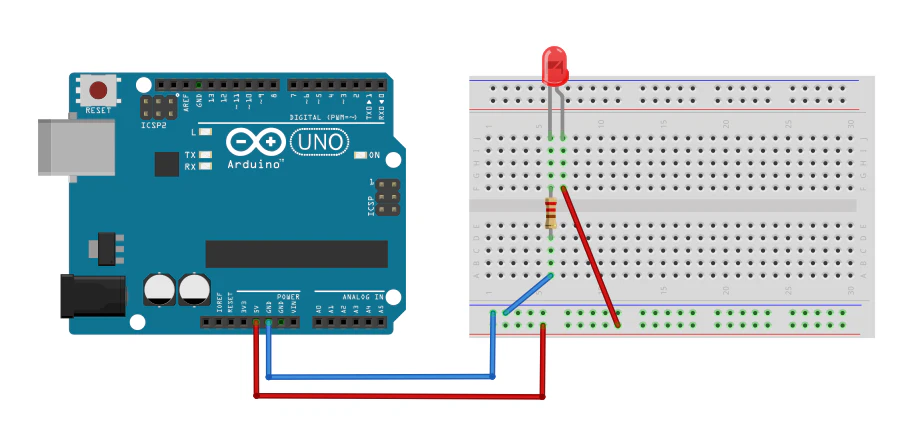

Практика: Підключаємо світлодіод через резистор

Це найперший і найважливіший практичний крок для кожного, хто починає вивчати електроніку. Ми навчимося підключати світлодіод так, щоб він світився яскраво і довго, а не згорів за секунду. Для цього нам потрібен резистор!

Що нам знадобиться:

Макетна плата (Breadboard): Це спеціальна плата без пайки, що дозволяє швидко збирати та розбирати схеми.
Батарейка або блок живлення: 3В, 5В або 9В (наприклад, батарейка «Крона»).
Світлодіод (LED): Будь-якого кольору. Зверніть увагу, що у світлодіода є «плюс» (довша ніжка, називається анод) і «мінус» (коротша ніжка, катод).
Резистор: Номіналом 220 Ом (для 5В живлення) або 330 Ом (для 9В живлення). Ми розрахуємо, чому саме такий.
З’єднувальні дроти (перемички): Для макетної плати.
Мультиметр (необов’язково, але дуже корисно): Для вимірювання опору та напруги.

Покрокова інструкція:

Перед початком перевірте, що джерело живлення вимкнене або батарейка відключена.

Визначаємо потрібний резистор:
- Більшість стандартних світлодіодів потребують струму близько 20 мА (0.02 А) для яскравого світіння.
- Світлодіоди мають падіння напруги (напруга, яка «залишається» на світлодіоді). Для червоного/жовтого/зеленого це близько 2 В, для синього/білого — 3-3.3 В.
- Розрахунок для 5В живлення та червоного світлодіода (падіння напруги ~2В):
  - Напруга, яку має «погасити» резистор: U_{резистора} = U_{живлення} – U_{світлодіода} = 5 В – 2 В = 3 В.
  - Опір резистора: R = U_{резистора} / I_{світлодіода} = 3 В / 0.02 А = 150 Ом.
  - Беремо найближчий стандартний номінал з невеликим запасом, наприклад, 220 Ом.
- Розрахунок для 9В живлення та червоного світлодіода (падіння напруги ~2В):
  - Напруга, яку має «погасити» резистор: U_{резистора} = U_{живлення} – U_{світлодіода} = 9 В – 2 В = 7 В.
  - Опір резистора: R = U_{резистора} / I_{світлодіода} = 7 В / 0.02 А = 350 Ом.
  - Беремо найближчий стандартний номінал, наприклад, 330 Ом або 390 Ом.
Встановлюємо світлодіод: Вставте довшу ніжку (анод) світлодіода в одну лінію отворів макетної плати, а коротшу (катод) — в іншу, сусідню лінію. Залиште між ними 2-3 отвори.
Підключаємо резистор: Вставте одну ніжку резистора в ту саму лінію, що й довша ніжка світлодіода (анод). Другу ніжку резистора вставте в будь-яку вільну лінію на платі. Або підключіть резистор до короткої ніжки світлодіода. Неважливо, з якого боку світлодіода стоїть резистор (до анода чи катода), головне, щоб він був у ланцюзі послідовно зі світлодіодом.
Підключаємо живлення:
- Візьміть з’єднувальний дріт і підключіть його від лінії, де стоїть друга ніжка резистора, до позитивного (+) полюса вашого джерела живлення (наприклад, до лінії живлення макетної плати, позначеної знаком «+» або червоним кольором).
- Візьміть інший з’єднувальний дріт і підключіть його від лінії, де стоїть коротша ніжка світлодіода (катод), до негативного (-) полюса джерела живлення (лінія «-» або синій колір на макетній платі).
Подаємо живлення: Підключіть батарейку або увімкніть блок живлення. Світлодіод має засвітитися!

Важливо: Завжди перевіряйте полярність (+/-) при підключенні світлодіода та джерела живлення. Світлодіод пропускає струм тільки в одному напрямку.

Як виглядає хороший результат vs поганий?

Хороший результат: Світлодіод світиться яскраво, але не надто сліпуче. Резистор ледь теплий або зовсім холодний на дотик. Це означає, що ви обрали правильний резистор.
Поганий результат:
- Світлодіод не світиться: Перевірте полярність світлодіода, правильність підключення дротів, справність батарейки. Можливо, резистор має занадто великий опір.
- Світлодіод світиться дуже тьмяно: Резистор має занадто великий опір.
- Світлодіод дуже яскравий, блимає або швидко гасне: Резистор має занадто малий опір або його взагалі немає. Світлодіод отримує занадто багато струму і може перегоріти.
- Резистор сильно нагрівається, димить або пахне горілим: Негайно відключіть живлення! Це означає, що через резистор проходить занадто великий струм, і він не справляється з розсіюванням потужності. Потрібно взяти резистор з більшою потужністю або більшим опором.

Як обрати резистор для новачка?

Визначте потрібний опір: Використовуйте Закон Ома (R = U/I) для розрахунку. Пам’ятайте, що U — це напруга, яку має «погасити» резистор, а I — струм, який має пройти через компонент.
Визначте потрібну потужність: Розрахуйте потужність P = U ⋅ I або P = I² ⋅ R. Завжди беріть резистор із запасом потужності (в 1.5-2 рази більше розрахункової). Наприклад, якщо розрахунок дав 0.1 Вт, вибирайте резистор на 0.25 Вт.
Зверніть увагу на допуск: Для більшості початкових проектів допуск 5% (золота смужка) є цілком достатнім і найдешевшим варіантом.

Що купити новачку (бюджетний варіант)?

Для початку вам знадобиться набір найпоширеніших постійних резисторів. Шукайте набори, які називаються «Набір резисторів» або «Resistor Kit». Зазвичай вони містять по 10-20 штук резисторів різних номіналів (від кількох Ом до сотень кілоОм) з допуском 5% і потужністю 0.25 Вт або 0.5 Вт. Це ідеальний варіант, щоб мати під рукою потрібний номінал для експериментів.

Мінімальні характеристики: Набір резисторів 0.25 Вт, 5%, в діапазоні від 10 Ом до 1 МОм (мегаОм).

Типові помилки новачків та як їх уникнути:

Неправильний розрахунок опору: Часто забувають відняти падіння напруги на світлодіоді або іншому компоненті. Завжди рахуйте напругу, яка залишиться саме на резисторі.
Ігнорування потужності резистора: Вибір резистора з недостатньою потужністю призводить до його перегріву та виходу з ладу. Завжди робіть запас.
Неправильне підключення: Хоча для резистора полярність не важлива, але важливо, щоб він був послідовно з компонентом, який він захищає.
Закорочення (коротке замикання): Випадкове з’єднання «плюса» та «мінуса» джерела живлення без опору. Це може пошкодити джерело живлення, батарейку або викликати її нагрівання.

Безпека при роботі з резисторами та електрикою:

Опіки: Навіть невеликі резистори можуть сильно нагріватися. Будьте обережні, торкаючись їх під час роботи схеми.
Коротке замикання: Завжди вимикайте живлення, перш ніж змінювати компоненти або дроти у схемі. Коротке замикання може призвести до нагрівання дротів, пошкодження джерела живлення або навіть пожежі.
Батарейки: Не допускайте короткого замикання клем батарейок. Це може призвести до їхнього сильного нагрівання, витікання або навіть вибуху.
Висока напруга: Для початкових експериментів використовуйте безпечні низькі напруги (до 12 В). Ніколи не експериментуйте з побутовою розеткою (220 В)! Це смертельно небезпечно.

Висновок

Резистор — це справжній «сторож» електронної схеми. Він контролює струм, стабілізує роботу компонентів та забезпечує безпеку всієї системи. Розуміння принципу роботи резистора — це не просто теорія, а ваш перший практичний крок до створення власних електронних пристроїв. Тепер ви знаєте, як вибрати, розрахувати та підключити цей базовий, але незамінний компонент. Вітаємо, ви зробили важливий крок у світ електроніки!
