Уявіть собі: зранку ви прокидаєтеся під улюблену пісню, дізнаєтеся останні новини дорогою на роботу або просто слухаєте цікаву передачу, відпочиваючи вдома. Все це можливо завдяки радіо! Ми вже знаємо, що таке радіохвилі та як працюють передавачі, що їх випромінюють. Але щоб почути музику чи новини, потрібен інший пристрій — той, що зуміє ці хвилі «зловити» і перетворити на звук. Цей пристрій — радіоприймач.
Радіоприймач діє як ваше «вухо», яке вміє налаштовуватися на потрібну хвилю серед мільйонів інших, що літають у повітрі. Це справжня магія, яку ми сьогодні розберемо до дрібниць, а потім зберемо власний приймач!
Що таке радіоприймач?
Радіоприймач — це електронний пристрій, який уміє вловлювати невидимі радіохвилі, що поширюються в повітрі, і перетворювати їх на зрозумілу для людини інформацію: звук (музику, мову), зображення або дані. Простіше кажучи, це «перекладач» електромагнітних коливань на щось, що ми можемо сприймати.
Навіщо потрібен радіоприймач?
Без радіоприймача ми б не могли отримувати інформацію, яка передається по радіо. Уявіть, що хтось говорить по телефону, але у вас немає трубки, щоб почути його. Так само і з радіо: передавач «говорить», а приймач «слухає».
Радіоприймачі потрібні для:
- Розваг: слухати музику, радіопередачі, аудіокниги.
- Новин та інформації: отримувати свіжі повідомлення, прогнози погоди, попередження про надзвичайні ситуації.
- Зв’язку: у раціях, мобільних телефонах (функція FM-радіо), для дистанційного керування пристроями.
- Навігації: у системі GPS ваш телефон є приймачем сигналів супутників.
Де застосовуються радіоприймачі?
Радіоприймачі оточують нас повсюди, хоча ми не завжди про це здогадуємося:
- Домашні та портативні радіоприймачі: класичні пристрої, які стоять на кухні чи які ми беремо з собою на прогулянку.
- Автомобільні радіо: вбудовані системи, що дозволяють слухати радіо в дорозі.
- Мобільні телефони: багато смартфонів мають вбудований FM-приймач. Крім того, вони є приймачами сигналів стільникового зв’язку та Wi-Fi.
- Рації та радіостанції: для професійного зв’язку (поліція, рятувальники, таксисти).
- Супутникові навігатори (GPS): приймають сигнали від супутників, щоб визначити ваше місцезнаходження.
- Пульти дистанційного керування: від телевізора, іграшок, дронів — більшість з них використовують радіохвилі.

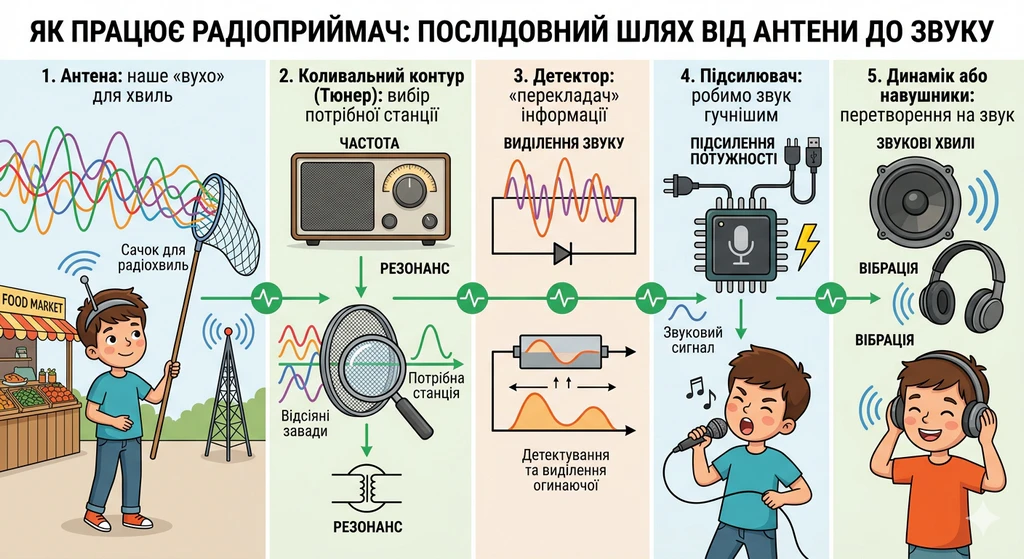

Як працює радіоприймач: від антени до звуку
Щоб зрозуміти, як працює радіоприймач, давайте уявимо, що ви перебуваєте на гамірному ярмарку, де всі кричать одночасно. Радіоприймач — це як ваш слух, який може «відфільтрувати» лише голос одного продавця серед натовпу. Ось основні «кроки» цього процесу:
1. Антена: наше «вухо» для хвиль
Перша і найважливіша частина приймача — антена. Уявіть її як «сачок для метеликів», що ловить невидимі радіохвилі, які літають у повітрі. Кожна радіохвиля — це крихітний електричний сигнал. Коли хвиля потрапляє на антену, вона створює в ній дуже слабкий електричний струм — мікровольти, мікроампери.
2. Коливальний контур (тюнер): вибір потрібної станції
Після антени сигнал потрапляє до коливального контуру (його ще називають тюнером). Це як фільтр або навушники з шумозаглушенням. У повітрі одночасно літає безліч радіохвиль від різних станцій. Коливальний контур дозволяє приймачу «налаштуватися» лише на одну, потрібну вам частоту, і відсіяти всі інші. Цей процес називається резонансом — коли контур починає «відгукуватися» на певну частоту найсильніше.
3. Детектор: «перекладач» інформації
Сигнал, який вибрав коливальний контур, все ще є радіохвилею, що швидко коливається. Щоб ми могли почути звук, потрібно відділити від цієї хвилі корисну інформацію (голос, музику). Цим займається детектор. Він працює як «перекладач», який виділяє низькочастотний звуковий сигнал із високочастотної радіохвилі. Після детектора ми отримуємо вже не радіохвилю, а електричний сигнал, що відповідає звуку.
4. Підсилювач: робимо звук гучнішим
Сигнал після детектора дуже слабкий, його неможливо почути. Тут вступає в дію підсилювач. Це як мікрофон, який робить тихий голос гучним. Підсилювач збільшує потужність електричного сигналу до рівня, достатнього для того, щоб привести в дію динамік або навушники.
5. Динамік або навушники: перетворення на звук
Останній крок: посилений електричний сигнал надходить до динаміка або навушників. Ці пристрої перетворюють електричні коливання на механічні (вібрації), які ми сприймаємо як звук. І ось — ви чуєте улюблену радіостанцію!

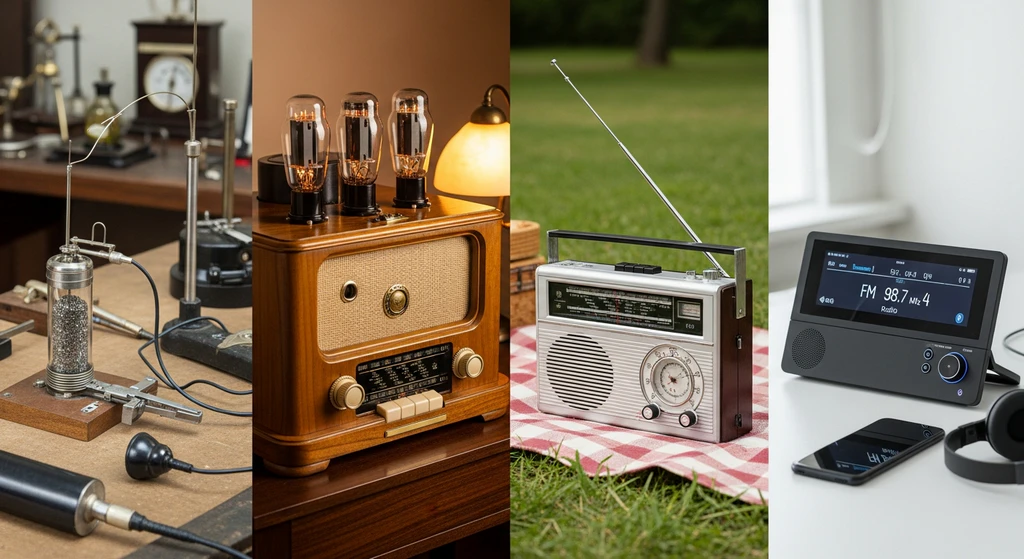

Коротка історія радіоприймачів
Шлях радіоприймача від перших експериментів до сучасних гаджетів був довгим і захопливим:
- Кінець XIX століття — когерер. Перші приймачі використовували «когерер» — трубочку з металевим порошком. Коли радіохвиля проходила, порошок злипався, і через нього починав текти струм. Це було перше «вухо» для радіо.
- Початок XX століття — кристалічний детектор і лампові приймачі. Саме тоді з’явився пристрій, який ми сьогодні будемо збирати — детекторний приймач. Перші детектори робили буквально з мінералу і шматка дроту. З появою електронних ламп радіо стало масовим — лампи дозволили не лише ловити хвилю, а й значно підсилювати її.
- Середина XX століття — транзисторні приймачі. Винахід транзистора зробив революцію. Транзистори були меншими, споживали менше енергії, і радіо стало портативним. Тепер його можна було брати куди завгодно.
- Сьогодні — цифрові приймачі. Сучасні приймачі можуть ловити не лише аналогові AM/FM, а й цифрове радіо (DAB/DAB+), інтернет-радіо та супутникові канали. Вони точні, компактні та багатофункціональні.
Радіоприймач — це друге серце радіотехніки. Якщо передавач «говорить», то приймач «слухає». Від першого кристала галеніту і «котячого вуса» до сучасних цифрових систем пройшло понад сто років, але основний принцип залишився тим самим: антена ловить хвилю, коливальний контур її вибирає, детектор виділяє інформацію, а підсилювач робить її зрозумілою для людини. Детекторний приймач — це той самий принцип у найчистішому, найпростішому вигляді. Зібравши його, ви повторили шлях тисяч радіоаматорів-першопрохідців і відчули справжню магію радіохвиль. Сподіваємося, цей досвід надихне вас на нові експерименти!
Практика: збираємо детекторний приймач — своє перше радіо без батарейок!
Як все починалось: радіо з кристала і шматка дроту
Уявіть собі 1920-ті роки. Радіо — це диво, про яке пишуть газети і говорять на кожному кутку. Але купити радіоприймач може дозволити собі далеко не кожна сім’я. І тоді тисячі звичайних людей — школярі, селяни, робітники — починають робити радіо самі, буквально з нічого.
Найперші детектори робили з кристала галеніту — мінералу сульфіду свинцю (PbS), чорного і блискучого, схожого на металевий кубик. До його поверхні торкалися тонким загостреним дротом — «котячим вусом» (cat’s whisker). Потрібно було знайти на кристалі особливу точку, де контакт метал-напівпровідник давав найкращий детекторний ефект. Знайшов — і слухаєш радіо. Але щойно хтось вдарив кулаком по столу або пройшов повз — «вус» зсунувся, і сигнал зник. Доводилось заново шукати чарівну точку, іноді годинами.
Це і є перший у світі точковий діод — тільки саморобний, з мінералу. Пізніше радіоаматори навчились використовувати кристали піриту (FeS₂ — «золото дурнів»), карбороту і навіть звичайного вугілля з олівця. Найсміливіші виплавляли галеніт прямо вдома: брали свинець і сірку, розплавляли на кухонній плиті і отримували власний кристал-детектор. Уявіть: виплавив кристал, знайшов на ньому потрібну точку вусом — і слухаєш радіо. Без жодної батарейки, без жодної мікросхеми, без жодного магазину поруч.
Сьогодні ми використовуємо германієвий діод — маленький, надійний, не потребує пошуку «чарівної точки». Але принцип роботи залишився рівно таким самим, як сто років тому. Зібравши цей приймач, ви повторите шлях тих перших радіоаматорів.
Фізика процесів: чому все це працює
Перш ніж братися за дріт і котушку, давайте зрозуміємо що саме відбувається всередині схеми. Це найважливіша частина — той, хто розуміє фізику, зможе налагодити приймач навіть якщо щось пішло не так.
Радіохвиля і антена
Радіостанція випромінює електромагнітні хвилі — коливання електричного і магнітного поля, які розповсюджуються зі швидкістю світла. Коли ця хвиля досягає вашої антени, вона змушує вільні електрони в дроті рухатись вперед-назад у такт з коливаннями. Виникає дуже маленький змінний електричний струм. Це і є ваш сигнал.
Важливо розуміти: цей струм надзвичайно слабкий — мікровольти і мікроампери. Детекторний приймач не підсилює його — він лише «витягує» з нього звук. Саме тому потрібна довга антена (більше сигналу) і надійне заземлення (щоб замкнути коло для струму).
Котушка і конденсатор — резонансний контур
Антена ловить усі радіостанції одночасно. Щоб почути тільки одну — потрібен фільтр. Цю роль виконує резонансний контур: котушка індуктивності (L) і конденсатор (C), з’єднані паралельно.
Уявіть гойдалку. Якщо штовхати її з правильною частотою — вона розгойдується сильно. Якщо з неправильною — майже ні. Контур LC веде себе так само: він «розгойдується» (резонує) тільки на одній конкретній частоті, пропускаючи сигнал саме цієї станції і пригнічуючи всі інші.
Частота резонансу визначається формулою Томсона:
F = 1 / (2π × √(L × C))
де F — частота в герцах, L — індуктивність котушки у генрі, C — ємність конденсатора у фарадах.
Що це означає на практиці? Дуже просто:
- Більше витків котушки → більша індуктивність L → нижча частота → слухаємо «нижчу» станцію по діапазону. 60–80 витків на трубці діаметром 4 см дають резонанс у діапазоні середніх хвиль (500–1600 кГц). Намотаєте 30 витків — частота підніметься вдвічі. Намотаєте 120 — опуститься нижче, до довгих хвиль.
- Більша ємність конденсатора → нижча частота → «переїжджаємо» на нижчу станцію. Менша ємність → вища частота. Саме тому обертаючи ручку змінного конденсатора, ми «перемикаємо» станції.
Діод — детектування
Радіосигнал від антени через контур — це змінний струм на частоті радіостанції (наприклад, 621 кГц). Але звук закодований у змінах амплітуди цих коливань — це і є AM (Amplitude Modulation, амплітудна модуляція). Навушники фізично не можуть відтворити коливання 621 000 разів на секунду — вони б просто нічого не зрушили. Потрібно «витягти» звукову обгортку з радіочастотного сигналу.
Саме це і робить діод — він пропускає струм лише в одному напрямку. Змінний сигнал, що коливається вверх-вниз, після діода стає пульсуючим — залишаються тільки позитивні напівхвилі. Навушники сприймають ці пульсації і відтворюють їхню огинаючу — тобто звук.
Чому саме германієвий діод, а не кремнієвий? Германієвий починає відкриватись вже при напрузі 0.1–0.2 В. Кремнієвий (наприклад, 1N4007 з будь-якого блока живлення) — тільки від 0.6–0.7 В. А сигнал від антени — мікровольти і мілівольти. Кремнієвий діод просто «не відчує» такий слабкий сигнал і залишиться закритим. Тому — тільки Д9, Д18, Д20, ГД507 або 1N34A, і ніяк інакше.
Антена і заземлення: чому вони такі важливі
Антена — ваш «збирач» електромагнітної енергії. Залежність проста: вдвічі довша антена — вдвічі більший сигнал. Але важлива не тільки довжина, а й висота. Антена на висоті 10 метрів ловить набагато краще, ніж така сама на висоті 2 метри — адже вона далі від землі, від перешкод і від побутових електроприладів, що створюють завади. Ідеально — горизонтально натягнутий дріт між двома деревами або стовпами на висоті 5–10 метрів. Саме так і робили радіоаматори сто років тому.
Заземлення закриває електричне коло. Без нього сигналу нікуди «йти» — ланцюг розімкнутий. Хороше заземлення різко покращує прийом. Водопровідна труба підходить добре, але обов’язково перевірте безпечність: торкніться труби індикаторною викруткою. Якщо лампочка засвітилась — труба під напругою, використовувати не можна. Найнадійніший варіант — металевий штир (арматура, довгий цвях 150 мм) забитий у вологу землю на 50–100 см.
Що вам знадобиться
- Котушка індуктивності (L1): картонна трубка діаметром 3–5 см (від туалетного паперу — ідеально). Емальований мідний дріт діаметром 0.2–0.4 мм — приблизно 10 метрів. Кількість витків: 60–80 для прийому в діапазоні 500–1600 кГц (середні хвилі). Де взяти дріт: розмотати старий трансформатор, електродвигун від іграшки, зіпсований зарядний пристрій, або купити в радіомагазині. Намотування рівне, виток до витку, без перехрещень — від цього залежить стабільність роботи контуру.
- Змінний конденсатор (C1): від 10 до 500 пФ, ідеально — з старого лампового радіоприймача (КПЕ — конденсатор змінної ємності). Якщо немає — обійдемось повзунком по котушці (описано нижче).
- Діод: германієвий — Д9 (будь-яка літера: Д9А, Д9Б…), Д18, Д20, ГД507 або імпортний 1N34A. Замінити кремнієвим не вийде — причину ви вже знаєте.
- Навушники: високоомні, від 1000 до 4000 Ом. Де шукати: стара дротова телефонна слухавка, радянські навушники ТОН-1, ТОН-2, ТА-4. Якщо є тільки звичайні навушники від телефону (32 Ом) — спробуйте, але сигнал буде дуже слабким, і тільки якщо станція зовсім близько.
- Антена: будь-який дріт (мідний, сталевий, ізольований або ні) довжиною 15–30 метрів. Чим довший і вищий — тим краще.
- Заземлення: провід до водопровідної труби (перевірена на безпечність) або металевий штир, забитий у вологу землю.
- Монтажна основа: шматок дерева, фанери або навіть картону — для закріплення деталей.
- Інструменти: кусачки, дрібний наждачний папір або запальничка для зачистки емалі, кілька шматків дроту для з’єднань.

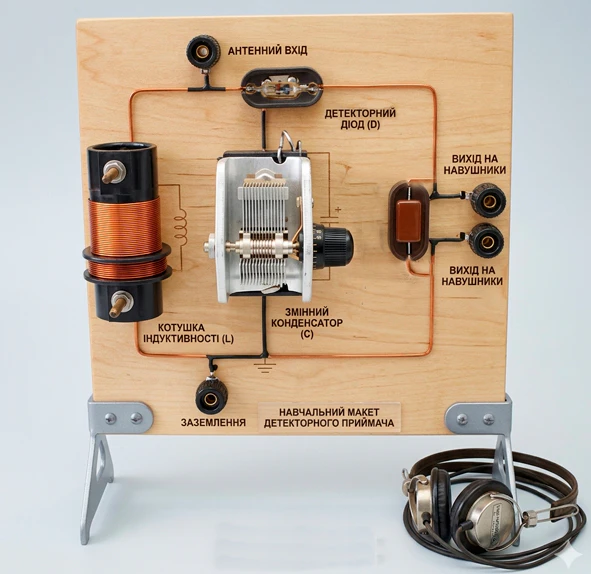

Покрокова інструкція зі збирання
- Намотуємо котушку. Зробіть невеликий отвір біля краю трубки — протягніть перший кінець дроту і закріпіть вузлом. Починайте намотувати рівно, виток до витку, не поспішаючи. Рахуйте витки! Намотайте 60 витків і зробіть відвід — виведіть петлю дроту назовні і перекрутіть кілька разів. Продовжуйте намотувати ще 20 витків (разом 80) і закріпіть кінець так само, як початок.Тепер у вас три виводи: початок, відвід від 60-го витка, кінець. Відвід потрібен для підключення антени — це покращує узгодження між антеною і контуром, і прийом стає кращим. Якщо хочете спростити — підключайте антену до початку котушки без відводу.Обов’язково зачистіть кінці дроту від емалі: наждачним папером, ножем або обпаліть запальничкою і протріть. Перевірте що дріт проводить струм у місцях зачистки — торкніться обома кінцями до батарейки з лампочкою.
- Підключаємо конденсатор. З’єднайте конденсатор паралельно котушці: один вивід до початку котушки, другий — до кінця. Тепер у вас є резонансний контур — серце приймача.
- Підключаємо антену. Довгий дріт антени підключіть до відводу (60-й виток) або до початку котушки. Розтягніть антену якомога вище і горизонтальніше — виведіть у вікно, прив’яжіть до дерева.
- Підключаємо діод. Знайдіть на діоді смужку або крапку — це катод (мінус). Анод (без смужки, плюс) підключіть до точки з’єднання антени з котушкою. Діод стоїть між контуром і навушниками.
- Підключаємо навушники. Один провід навушників — до катода діода (де смужка). Другий провід навушників — до заземлення.
- Підключаємо заземлення. Провід від другого виводу навушників і другий кінець котушки (той, що без антени) об’єднайте і підключіть до заземлення.
Схема з’єднань в одному реченні: Антена → відвід котушки → (котушка паралельно конденсатору) → анод діода → катод діода → навушники → заземлення → другий кінець котушки.
Налаштування і перший прийом
Надіньте навушники. Обережно і повільно обертайте вісь конденсатора від одного краю до іншого. На сильній станції поблизу — почуєте голос або музику вже в перші хвилини. Не поспішайте — крутіть дуже повільно, сигнал може бути вузьким.
Якщо конденсатора немає — зробіть повзунок: зачистіть наждачним папером смужку шириною 3–4 мм вздовж усіх витків котушки по прямій лінії. Притисніть до цієї смужки шматочок дроту і рухайте його — це змінює кількість задіяних витків і відповідно частоту налаштування.
Як виглядає хороший результат проти поганого?
- Хороший результат: ви чітко чуєте мову або музику, хоча й тихо, без зайвих шумів (шипіння). Звук не дуже гучний — адже приймач не має підсилювача, і це абсолютно нормально.
- Поганий результат: тиша або сильне шипіння, нерозбірливий шум, або дуже слабкий, ледь чутний сигнал.
На що звертати увагу (що впливає на якість прийому):
- Антена: довжина і висота — це найголовніше. Чим довша і вища, тим більше енергії вловлює. Це перше що треба перевірити якщо сигнал слабкий.
- Заземлення: надійне заземлення різко покращує прийом. Поганий контакт із землею — часта прихована причина слабкого сигналу.
- Котушка: якість намотування (виток до витку, без перехрещень) і правильна кількість витків визначають діапазон прийому.
- Конденсатор: дозволяє плавно змінювати частоту в межах діапазону.
- Діод: тільки германієвий! Кремнієвий не спрацює.
- Навушники: обов’язково високоомні — від 1000 Ом і вище.
Типові помилки та як їх уникнути
- Погана антена або заземлення: це найчастіша причина. Антена повинна бути довгою, високо розташованою, а заземлення надійним.
- Неправильна полярність діода: перевірте, чи правильно підключений діод. Якщо нічого не чути — спробуйте перевернути діод навпаки.
- Погані контакти: переконайтеся, що всі дроти добре зачищені від емалі та ізоляції і надійно з’єднані. Це дуже часта проблема з емальованим дротом котушки.
- Низькоомні навушники: звичайні навушники від телефону (32 Ом) не підійдуть або дадуть дуже слабкий звук.
- Очікування гучного звуку: детекторний приймач завжди грає тихо — це не поломка, це фізика. Енергія береться тільки з радіохвилі.
Безпека при роботі з електронікою
Детекторний приймач повністю безпечний — у схемі немає жодної напруги крім тієї, що приходить з антени (мікровольти). Але завжди пам’ятайте про загальні правила:
- Паяльник: дуже гарячий! Завжди використовуйте підставку і будьте обережні, щоб не обпектися. Працюйте в добре провітрюваному приміщенні.
- Гострі інструменти: кусачки, ножі — використовуйте їх обережно, щоб не порізатися.
- Електрика: ніколи не підключайте свої саморобні пристрої до побутової розетки 220В без розуміння та відповідних знань. Завжди використовуйте батарейки або низьковольтні джерела живлення.
- Антена під час грози: якщо ваша антена знаходиться на вулиці — негайно відключіть її від приймача при перших ознаках грози. Це не жарт: довга антена може зібрати небезпечну напругу від атмосферної електрики.
Чому це дивовижно
Зупиніться на секунду і подумайте: ви слухаєте радіо, а батарейок немає. Взагалі. Звідки береться енергія для роботи навушників? З радіохвилі! Радіостанція за сотні кілометрів випромінює потужний сигнал, крихітна частка цієї енергії долітає до вашої антени, проходить через котушку і конденсатор, детектується діодом — і рухає мембрану навушника. Ви буквально слухаєте перетворену енергію електромагнітного поля.
Саме це приголомшувало людей сто років тому. Хлопчик у селі, що намотав котушку на картонну трубку, відшукав у дідусевій скриньці чорний кристал галеніту, приторкнувся до нього дротиком — і раптом почув музику з Парижа. Без батарейок. Без лампочок. Без нічого. Це здавалось неможливим — і водночас було реальним.
Сьогодні ви зробили те саме. І це варто того, щоб пишатись.
Висновок
Радіоприймач — це друге серце радіотехніки. Якщо передавач «говорить», то приймач «слухає». Від першого кристала галеніту і «котячого вуса» до сучасних цифрових систем пройшло понад сто років, але основний принцип залишився тим самим: антена ловить хвилю, коливальний контур її вибирає, детектор виділяє інформацію, а підсилювач робить її зрозумілою для людини. Детекторний приймач — це той самий принцип у найчистішому, найпростішому вигляді. Зібравши його, ви повторили шлях тисяч радіоаматорів-першопрохідців і відчули справжню магію радіохвиль. Сподіваємося, цей досвід надихне вас на нові експерименти!
