Уявіть собі невеликий резервуар для води, який може її швидко накопичити, а потім так само швидко віддати. В електроніці конденсатор виконує дуже схожу функцію: він накопичує електричний заряд, а потім, за потреби, віддає його. Це другий за важливістю «будівельний блок» після резистора, без якого не обходиться майже жодна електронна схема. Якщо ви коли-небудь цікавилися, як працюють ваші гаджети, то конденсатор — це один із ключових елементів, який забезпечує їхню стабільну роботу. Давайте разом розберемося, що це за «електричний резервуар» і як з ним подружитися.
Що таке конденсатор

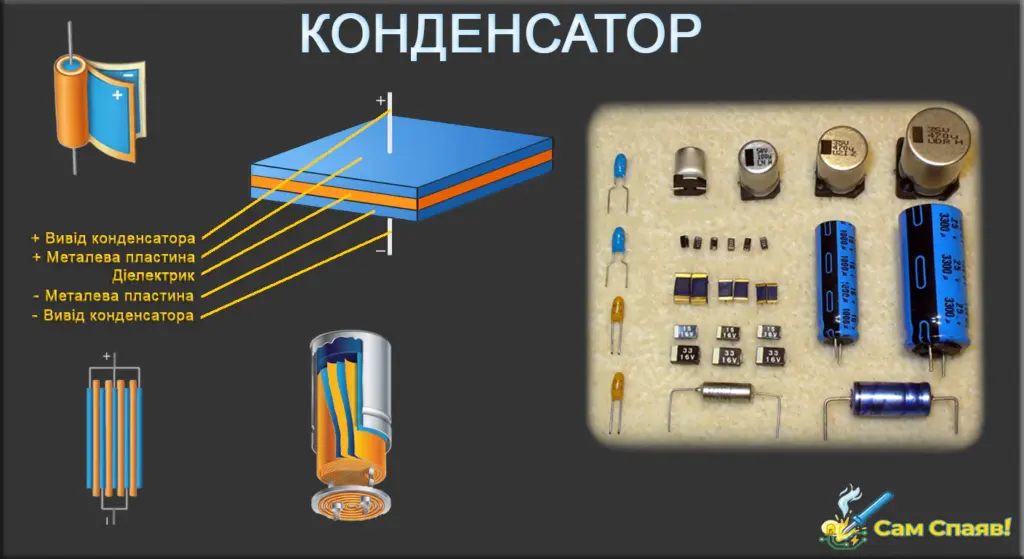

Конденсатор — це електронний компонент, який зберігає електричний заряд. Уявіть його як дві металеві пластини, розташовані дуже близько одна до одної, але не торкаючись. Між цими пластинами знаходиться матеріал, який не проводить електрику, — він називається діелектриком. Це може бути повітря, папір, кераміка, пластик або спеціальна рідина. Коли ви підключаєте конденсатор до джерела живлення (наприклад, батарейки), одна пластина починає збирати позитивні заряди, а інша — негативні. Цей процес триває, доки конденсатор не «наповниться» до певної напруги.
Ємність конденсатора — це показник того, скільки заряду він може накопичити. Вона вимірюється в Фарадах (F), але це дуже велика одиниця. Тому на практиці ви часто зустрічатимете менші одиниці: мікрофаради (µF), нанофаради (nF) та пікофаради (pF). Щоб було зрозуміліше: 1 мікрофарад — це мільйонна частина фарада, 1 нанофарад — мільярд нанофарад, а 1 пікофарад — трильйонна. Чим більша ємність, тим більше заряду може вмістити конденсатор.
Навіщо потрібен конденсатор
Конденсатори використовуються для багатьох важливих завдань, які роблять електроніку стабільною та функціональною:
- Згладжування напруги: Уявіть, що ви перетворюєте змінний струм з розетки на постійний для вашого телефону. Цей постійний струм може бути «пульсуючим», тобто нерівним. Конденсатор діє як буфер: він збирає «зайвий» заряд, коли напруга висока, і віддає його, коли напруга падає, роблячи струм рівним і стабільним.
- Фільтрація сигналів: Вони можуть пропускати одні сигнали (наприклад, високочастотні) і блокувати інші (низькочастотні), або навпаки. Це як фільтр для води, але для електрики. Це дозволяє очищати сигнали від небажаних шумів.
- Запуск двигунів: Деякі типи двигунів потребують короткого потужного імпульсу для старту. Конденсатор накопичує енергію і миттєво віддає її, забезпечуючи цей імпульс.
- Збереження енергії: У деяких схемах конденсатори можуть короткочасно підтримувати живлення, наприклад, при короткочасному відключенні основного джерела.
- Таймери та генератори: Завдяки своїй здатності заряджатися і розряджатися з певною швидкістю, конденсатори використовуються для створення часових затримок або генерації коливань у схемах.
Де застосовується конденсатор

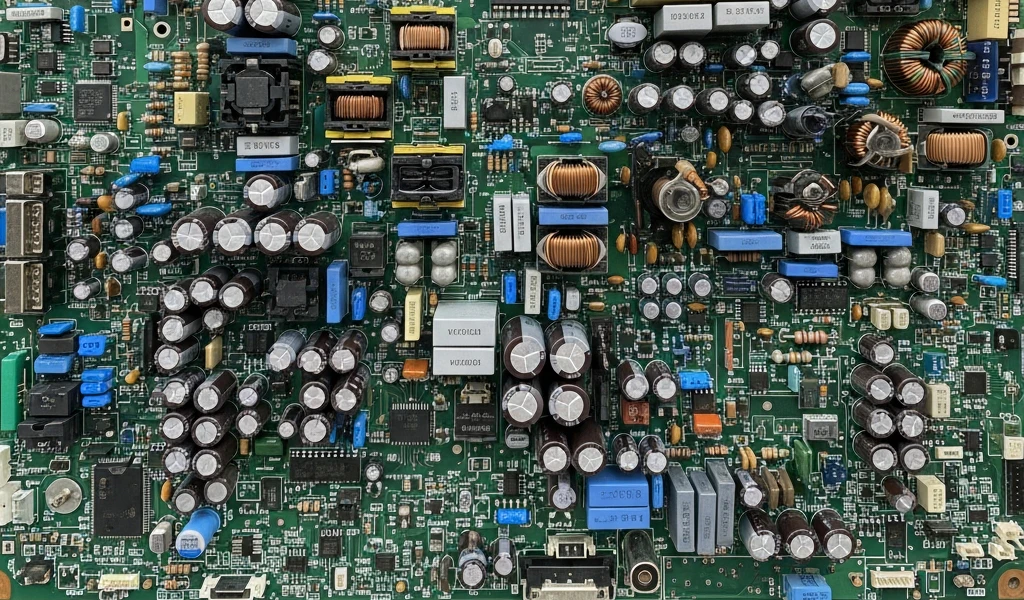

Конденсатори є майже всюди, де є електроніка:
- Блоки живлення: У кожному зарядному пристрої для телефону, ноутбука чи телевізора конденсатори згладжують напругу.
- Комп’ютери та смартфони: Мікроскопічні конденсатори забезпечують стабільне живлення для мікросхем та процесорів.
- Аудіотехніка: У підсилювачах, колонках, навушниках вони допомагають розділяти частоти, покращуючи якість звуку.
- Побутова техніка: Пральні машини, холодильники, мікрохвильовки — у багатьох приладах конденсатори допомагають запускати двигуни та фільтрувати електричні перешкоди.
- Автомобільна електроніка: Від системи запалювання до мультимедійних систем.
Як працює цей «електричний резервуар»?
Давайте зануримося трохи глибше в те, як конденсатор виконує свою магію. Принцип його роботи ґрунтується на фізичному явищі накопичення заряду. Коли ви подаєте напругу на дві пластини конденсатора, електрони (негативні заряди) з одного боку починають рухатися до однієї пластини, а з іншого боку «відходять», залишаючи позитивні заряди на іншій пластині. Діелектрик між пластинами не дозволяє цим зарядам просто перескочити, тому вони накопичуються, створюючи електричне поле. Це поле і є тією «збереженою енергією».
Уявіть, що ви надуваєте повітряну кульку (конденсатор). Чим більше повітря (заряду) ви в неї закачуєте, тим більший тиск (напруга) створюється всередині. Коли ви відпускаєте кульку, повітря швидко виходить — так само конденсатор швидко віддає накопичений заряд.
Основні характеристики конденсаторів:
- Ємність (C): Як ми вже згадували, це головна характеристика, що вказує на здатність накопичувати заряд. Вимірюється у Фарадах (F) та похідних одиницях (µF, nF, pF).
- Робоча напруга (V): Це максимальна напруга, яку можна безпечно подати на конденсатор без ризику його пошкодження або вибуху. Завжди обирайте конденсатор із запасом по напрузі!
- Тип діелектрика: Матеріал між пластинами впливає на стабільність, розмір та сферу застосування конденсатора.
- Полярність: Деякі конденсатори (здебільшого електролітичні) мають чітко визначені «+» і «–» виводи. Їх потрібно підключати строго за полярністю. Інші (неполярні) можна підключати будь-якою стороною.
Види конденсаторів: Обираємо правильний «резервуар»

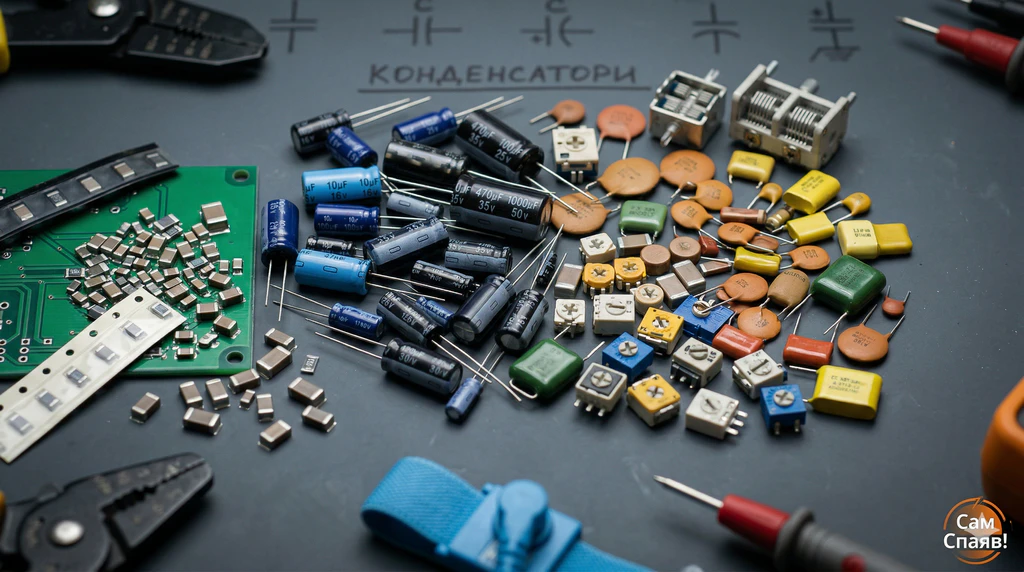

Конденсатори бувають різних форм, розмірів та з різними властивостями. Розглянемо найпоширеніші:
- Керамічні конденсатори:
- Як виглядають: Маленькі, зазвичай круглі або прямокутні, часто сині, коричневі або жовті. Мають два виводи, які можуть бути гнучкими.
- Особливості: Вони неполярні, тобто їх можна підключати будь-якою стороною. Мають невелику ємність (від пікофарад до сотень нанофарад). Дуже стабільні при змінах температури та добре працюють на високих частотах.
- Де застосовуються: У високочастотних схемах, для фільтрації шумів, у радіоприймачах, комп’ютерній техніці.
- Електролітичні конденсатори:
- Як виглядають: Зазвичай циліндричної форми, більші за керамічні. Мають два виводи, один з яких позначений знаком «–» (мінус) або смужкою.
- Особливості: Вони полярні, тобто їх потрібно підключати строго за полярністю: до «+» джерела живлення підключається «+» вивід конденсатора, до «–» — вивід промаркований «–» . Якщо підключити неправильно, вони можуть нагрітися, розбухнути або навіть вибухнути! Мають велику ємність (від мікрофарад до тисяч мікрофарад).
- Де застосовуються: У блоках живлення для згладжування напруги, у звуковій апаратурі, для фільтрації низькочастотних сигналів.
- Плівкові конденсатори:
- Як виглядають: Зазвичай прямокутні, можуть бути різних кольорів.
- Особливості: Також неполярні. Мають хорошу стабільність, точність та довговічність. Ємність зазвичай середня (від нанофарад до кількох мікрофарад).
- Де застосовуються: У точних схемах, аудіофільській апаратурі, для фільтрації.
- Суперконденсатори (іноді «іоністори»):
- Як виглядають: Зазвичай великі циліндричні, схожі на батарейки.
- Особливості: Мають дуже велику ємність (від Фарад до тисяч Фарад), що дозволяє їм зберігати значну кількість енергії. Фактично, це щось середнє між звичайним конденсатором та акумулятором.
- Де застосовуються: Як джерело резервного живлення, для швидкого накопичення та віддачі енергії (наприклад, у деяких електромобілях, сонячних панелях, для запуску двигунів).
Маркування конденсаторів: Як читати «паспорт» компонента
Щоб правильно використовувати конденсатор, потрібно вміти читати його маркування:
- Керамічні конденсатори: Зазвичай маркуються тризначним кодом (наприклад, «104», «223»). Перші дві цифри — це значення ємності, остання — кількість нулів. Результат у пікофарадах (pF).
- «104» = 10 + 0000 pF = 100 000 pF = 100 nF = 0.1 µF
- «223» = 22 + 000 pF = 22 000 pF = 22 nF
- «471» = 47 + 0 pF = 470 pF
Іноді можуть бути букви, що позначають допуск (точність) або робочу напругу, але для початківців це не критично.
- Електролітичні та плівкові конденсатори: Зазвичай мають пряме маркування ємності та робочої напруги.
- «100 µF 25V» означає ємність 100 мікрофарад і максимальну робочу напругу 25 Вольт.
- «4.7 µF 50V» — 4.7 мікрофарад, 50 Вольт.
На електролітичних конденсаторах завжди шукайте смужку зі знаком «–», яка вказує на негативний вивід. Довший вивід, зазвичай, є позитивним, але краще орієнтуватися на маркування.
Практика: Підключаємо конденсатор правильно!
Тепер, коли ми знаємо, що таке конденсатор та які вони бувають, давайте спробуємо його підключити. Для нашого першого експерименту ми використаємо електролітичний конденсатор, світлодіод та батарейку.
Що купити новачку (бюджетний варіант)
Для початку вам знадобиться базовий набір:
- Електролітичні конденсатори: Кілька штук ємністю 100 µF, 470 µF, 1000 µF на робочу напругу 16V або 25V. Це універсальні варіанти.
- Керамічні конденсатори: Кілька штук 100 nF (маркування «104»).
- Світлодіоди: Кілька різних кольорів (червоний, зелений).
- Резистори: Кілька штук номіналом 220 Ом або 330 Ом (для світлодіодів).
- Батарейка: 9V («Крона») або відсік для 2-3 батарейок типу АА.
- Макетна плата (Breadboard): Незамінна для швидкого збирання схем без пайки.
- З’єднувальні дроти (перемички): Набір для макетної плати.
Все це можна купити в одному стартовому наборі для електроніки або окремо в радіомагазині/онлайн. Орієнтовна вартість такого набору — 200-400 грн.
Покрокова інструкція: Заряджаємо та розряджаємо конденсатор
Мета: Зрозуміти, як конденсатор накопичує та віддає енергію, підключивши його до світлодіода.
Інструменти та матеріали:
- Електролітичний конденсатор (наприклад, 470 µF, 16V)
- Світлодіод (будь-якого кольору)
- Резистор 220 Ом або 330 Ом
- Батарейка 9V (або 3 батарейки АА в відсіку)
- Макетна плата
- З’єднувальні дроти
Опис процесу:
- Підготовка:
- Візьміть макетну плату.
- Вставте резистор одним кінцем у будь-яку точку плати, іншим — у сусідню лінію. Резистор потрібен, щоб захистити світлодіод від занадто великого струму.
- Вставте світлодіод: у нього є довша ніжка («+») і коротша («–»). Довшу ніжку вставте в ту ж лінію, що й другий кінець резистора. Коротшу ніжку — в іншу, вільну лінію.
- Візьміть електролітичний конденсатор. Знайдіть на ньому смужку зі знаком «–». Ця ніжка буде «мінусом». Інша ніжка — «плюсом».
- Всі подальші кроки будуть залежати від того, який експеремент ми будемо ставити.
- Заряджання конденсатора:

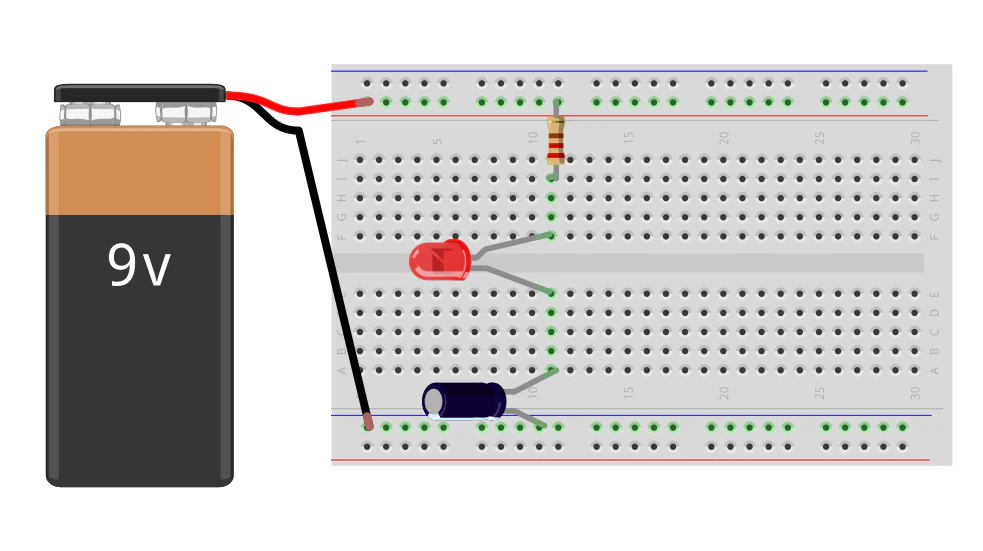

👉 У цій схемі елементи з’єднані послідовно: батарейка → резистор → світлодіод → конденсатор.
-
- Візьміть батарейку. Підключіть її «плюс» до лінії, де знаходиться одна з ніжок резистора. Резистор потрібен, щоб світлодіод не перегорів.
- Іншу ніжку резистора з’єднайте з довгою ніжкою — «плюс», світлодіода.
- Другу ніжку світлодіода вставте у отвір макетної плати, таким чином щоб світлодіод був з’єднаний з «плюсом» конденсатора.
- Підключіть «мінус» батарейки до лінії, де знаходиться «мінус» конденсатора.
Світлодіод на мить загориться яскраво і швидко згасне. Це означає, що конденсатор почав заряджатися. Залиште його підключеним до батарейки на 10-15 секунд, щоб він повністю зарядився.
- Розряджання конденсатора:

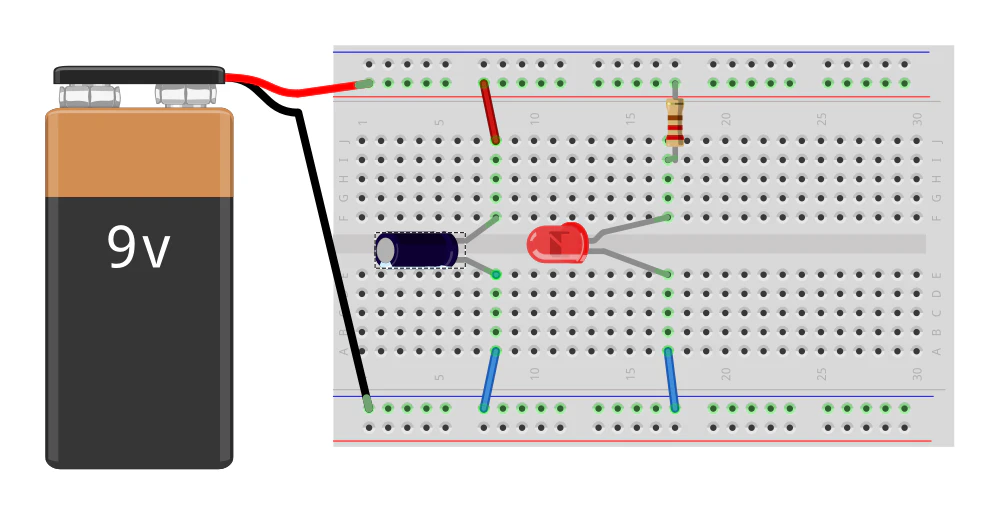

👉 Тепер світлодіод і конденсатор стоять поруч, кожен має свій шлях до батарейки.
-
- Залиште резистор і світлодіод так само, як у першому досліді.
- Конденсатор підключіть паралельно до світлодіода:
«Плюс» конденсатора до тієї ж лінії, де довга ніжка світлодіода.
«Мінус» конденсатора до тієї ж лінії, де коротка ніжка світлодіода. - Важливо: Перевірте полярність конденсатора ще раз! Мінус до мінуса, плюс до плюса.
- Від’єднайте батарейку.
Тепер ви побачите, як світлодіод знову загориться, але цього разу він буде світитись поступово тьмяніючи, доки повністю не згасне. Це тому, що при заряджанні батарейкою конденсатор накопичує енергію одночасно зі світлодіодом. Коли батарейку від’єднати, світлодіод ще деякий час світиться, бо конденсатор розряджається через нього.
Як виглядає хороший результат vs поганий:
- Хороший результат: Світлодіод яскраво спалахує при підключенні батарейки (зарядка), а потім, після відключення батарейки, плавно згасає (розрядка). Час світіння залежить від ємності конденсатора та опору резистора.
- Поганий результат:
- Світлодіод не горить взагалі: Перевірте правильність підключення світлодіода (полярність — довша ніжка до резистора, коротша до мінуса). Перевірте, чи є контакт у всіх дротах. Можливо, конденсатор несправний або розряджений.
- Світлодіод горить постійно (після відключення батарейки не гасне або гасне миттєво): Перевірте, чи точно ви відключили батарейку. Якщо гасне миттєво — можливо, ємність конденсатора занадто мала, або він несправний.
- Конденсатор гріється, розбухає або видає дивний запах: НЕМЕДЛЕНО ВІДКЛЮЧІТЬ ЖИВЛЕННЯ! Це ознака неправильного підключення полярності електролітичного конденсатора або перевищення робочої напруги. Такий конденсатор потрібно замінити.
Типові помилки новачків та як їх уникнути
- Неправильне підключення полярності: Це найчастіша і найнебезпечніша помилка з електролітичними конденсаторами. Завжди перевіряйте «+» і «–» перед підключенням. Пам’ятайте: смужка на корпусі вказує на «–».
- Перевищення робочої напруги: Якщо ви подасте на конденсатор напругу, більшу за його номінальну робочу напругу, він може вийти з ладу, розбухнути або вибухнути. Завжди беріть конденсатори із запасом по напрузі (наприклад, для 5V схеми беріть конденсатор на 10V або 16V).
- Неправильний вибір ємності: Для згладжування пульсацій у блоках живлення потрібні великі ємності (сотні, тисячі µF), для фільтрації високочастотних шумів — малі (nF, pF). Використання неправильної ємності може призвести до нестабільної роботи схеми.
- Коротке замикання конденсатора: Навіть після відключення від джерела живлення, великі конденсатори можуть зберігати заряд. Якщо ви торкнетеся обох виводів одночасно, може виникнути іскра або неприємний удар струмом. Завжди розряджайте конденсатор перед тим, як торкатися його виводів (наприклад, через резистор).
Безпека: Пам’ятайте про це!
Хоча робота з низьковольтною електронікою зазвичай безпечна, є кілька правил, які варто пам’ятати, особливо коли працюєте з конденсаторами:
- Електролітичні конденсатори та полярність: НІКОЛИ не підключайте їх неправильно. Це може призвести до перегріву, розбухання, витоку електроліту та вибуху.
- Висока напруга: У деяких схемах (наприклад, у старих телевізорах, лампових підсилювачах, потужних блоках живлення) конденсатори можуть зберігати дуже високу та небезпечну для життя напругу навіть після вимкнення приладу з розетки. Якщо ви не впевнені, краще не торкайтеся таких компонентів.
- Розрядка великих конденсаторів: Завжди розряджайте великі конденсатори (особливо ті, що працювали під високою напругою) через резистор перед тим, як торкатися їх або працювати зі схемою. Просто замкнути виводи дротом — погана ідея, це може пошкодити конденсатор або створити небезпечну іскру. Використовуйте резистор на кілька сотень Ом (наприклад, 1 кОм) і потужністю 0.25-0.5 Вт.
- Захисні окуляри: При роботі з електролітичними конденсаторами, особливо якщо ви новачок, не зайвим буде використовувати захисні окуляри. Навіть невеликий конденсатор може «вистрілити» при неправильному підключенні.
Висновок
Конденсатор — це справжній «електричний резервуар» у світі електроніки. Він вміє швидко накопичувати заряд і так само швидко його віддавати, виконуючи безліч важливих функцій: від згладжування напруги до фільтрації сигналів та запуску двигунів. Розуміння його роботи відкриває двері до створення більш складних та цікавих електронних пристроїв.
Вивчення конденсаторів — це ще один важливий крок на вашому шляху до освоєння електроніки. Не бійтеся експериментувати, але завжди пам’ятайте про безпеку та перевіряйте полярність!
Що вивчити далі?
- Індуктори (котушки індуктивності): Ще один базовий компонент, який, на відміну від конденсатора, накопичує енергію в магнітному полі.
- Діоди: Елементи, що пропускають струм лише в одному напрямку, незамінні для випрямлення струму та захисту схем.
- Транзистори: «Перемикачі» та «підсилювачі» в електроніці — основа сучасної мікроелектроніки.
- RC-фільтри: Як поєднати резистор і конденсатор для створення простих фільтрів сигналів.
- Принципи роботи блоків живлення: Де на практиці конденсатори відіграють ключову роль у перетворенні напруги.
